一、产品概况

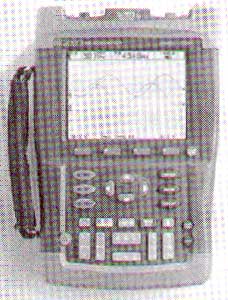

福禄克公司的F190系列万用示波表充分体现了速度、性能和分析能力的完美结合。它具有在高档台式示波器才能发现的技术指标,可以提供200MHz带宽控制工程网版权所有,2.5Gsps实时采样率以及先进的记忆和触发功能;同时具有坚固、紧凑、电池供电等特点。具体说来控制工程网版权所有,F190系列还具有以下一些功能和特色:
1.双通道
60、100和200MHz双通道,具有高达2.5Gsps的实时采样率;即触即测(Connect-and-View),自动触发,全过程手动触发模式并带有外部触发功能;示波记录模式下每通道27500点记录长度;可自动捕获和重现100个屏幕;24个自动波形测量;光标读数,图像放大和实时时钟;4小时可充电镍氢电池;二类1000V独立的浮地隔离通道;5000字真有效值多用表和趋势绘图无纸记录仪。
2.多种带宽可选
万用示波表190系列提供高达200MHz带宽输入,用以捕获当今最新电子技术的高频信息。对于较低要求的应用,也可以选择100MHz和60MHz的型号,可以享受同样先进的功能,而不必为多余的带宽支出额外的费用。
3.真正观察所有细节

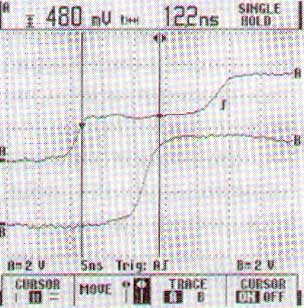

利用2.5Gsp
4.深存储进行高分辨率示波记录
每个通道可以存储27500点,可进行长达30个小时的高分辨率事件记录,或静态捕获低至50ns的快速间歇和毛刺。连续滚动模式也可存储象运动曲线、UPS、供电和马达启动等事件。100X图像放大技术可以看到最细微的细节。双通道27500点记录也可以存储下来进行后续的分析。
5.先进的触发模式

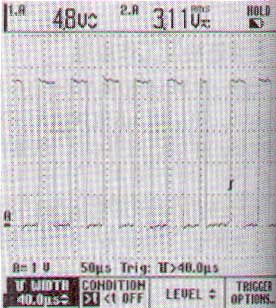

灵活地选择自动和手动触发模式以捕获任意信号。即触即测功能可以快速和方便地进行多点测试。手动模式包括延时、视频和脉宽触发。一个完全隔离的外部触发通道对两个输入信号进行同步以进行它们之间时间关系的故障检测。
6.强大的分析功能
为了对波形示波记录和趋势绘图进行分析www.cechina.cn,可利用24个自动测量、光标读数、图像放大和实时时钟等,直接在现场进行分析,也可以回到办公室再做。两个记录和10个波形屏幕可以存储下来打印或下载至计算机。
7.从mV到kV量程更宽
F190系列具有3个独立的浮地隔离通道,每个通道都满足二类1000V和三类600V安全认证。标准探头履盖了从mV到kV的宽广应用,使190示波表成为从微电子到电力的理想测试工具。
8.多功能测试工具
和工业万用示波表123一样,190系列也集示波器、万用表、无纸记录仪于一身。可充电的镍氢电池可以提供连续4小时操作。充电时间仅需4小时。节电和自动关机功能甚至可以轻松进行一整天的工作。
9.自动捕获和重现100个屏幕
及时按下“Replay”键,即可追踪先前发生的事件。在通常的情况下,仪器连续记录最新的100个屏幕。每当一个新的屏幕被捕获时,最老的屏幕被自动刷新。可以在任意时刻冻结最新的100个屏幕,通过滚动一屏一屏地观察或作为一个动态的图形连续重放;也可以利用光标读数进行进一步的分析。利用先进的触发能力可以捕获多达100个特定的事件。双通道的各100个屏幕捕获带有独立的时间标记可以存储,重现或下载至PC。
二、应用案例
既然F190系列具有这么多的特点和功能,让我们来看看它的几个典型应用的案例。
1.数控机床维护
目前机加工设备的数控化率已达90%以上,数控机床(数控加工中心、数控车床、数控铣床、数控线切割、数控电火花等)的应用越来越广泛。机床数控系统的调试和维护工作占到机床调试和维修工作的65%以上,选择合适的测试设备是调试和维护人员提高工作效率的关键。
在数控系统的开发和生产阶段,会用到中高档的示波器甚至逻辑分析仪,但这些设备在生产的联机调试和现场调试阶段以及现场维护、维修阶段对测试仪器都有特殊的要求。

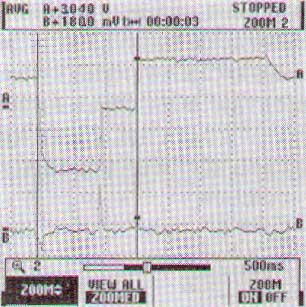

在实际应用中CONTROL ENGINEERING China版权所有,数控系统都有掉电保护功能CONTROL ENGINEERING China版权所有,即当电网掉电时及时发现并在系统供电还可以维持的时间内把现场数据存储起来。实际电路在实验时没有问题,但在实际使用中反馈的情况是有时候电路不起作用。另外数控系统在正常工作中会突然死机。究竟是什么原因造成的呢?通过分析工程师认为是电网的异常信号造成的,为了证明这一判断,必须通过仪器捕捉到这一信号。
使用模拟示波器不能同时观测电网和电路的信号,也无法捕获偶发的单次信号。利用福禄克的手持式示波表,可以很好地解决这一问题。因为示波表的两个通道是完全隔离的,我们可以直接用示波表的两个通道观测电网和电路的信号。
