液晶显示模块设计中应注意的几个问题

来源:吉林紫晶电子有限责任公司2006.11.07阅读 2707

  随着信息产业的迅速发展,作为信息显示终端之一的LCD器件也得到了空前的发展。在FPD(Flat panel display)器件中,LCD以其轻、薄、小、耗电低等优点而一枝独秀。

  为LCD配置了驱动电路,就形成了液晶显示模块LCM(Liquid Crystal Module)。它的基本组成部件除了LCD、驱动电路外一般还有连接件、背光源等。液晶显示模块同一个系统中的其他电路一样,有简单的接口,并提供了丰富的控制显示的指令系统。为整机的开发节约了时间。下面讨论LCM设计中的应注意的几个问题及解决方法。

  对比度
  对比度是描述一个显示器件在显示时前景(如显示的文字、图形等)和背景之间明暗差别大小的一个量。以正性液晶显示器件为例,对比度公式如下:
  Cr=(N1/N2)×100%
  Cr是对比度,N1是像素点未显示时的光线透过率,N2是像素点显示时的光线透过率。对比度越大,显示就越清楚,反之,则显示暗淡不清。LCD的对比度与其自身的特性关系较大,如电光特性曲线的陡度等。从电路驱动的角度来讲对比度的控制主要受下面几个参数的影响。

  ● 偏压电路
  设IC的驱动

路数为N,那么驱动波形的占空比D和偏压B为:
     以HITACHI的驱动芯片HD61203为例驱动LCD的最大路数为64即占空比为D164那么偏压比B19如图1所示偏压电路中R2的取值应是R1的…
  以HITACHI的驱动芯片HD61203为例,驱动LCD的最大路数为64CONTROL ENGINEERING China版权所有,即占空比为D=1/64CONTROL ENGINEERING China版权所有,那么偏压比B=1/9,如图1所示,偏压电路中R2的取值应是R1的5倍,R2=5R1。例如R1=1k,则R2=5R1=5k。

  当芯片的驱动路数大于64个时,芯片的工作频率也会相应提高,同时偏压电阻也会因为偏压比的增大而提高阻值。这样就不可避免地使偏压电路的几个输出端V1、V2等的驱动能力下降,这就对LCD的驱动带来了负面影响。为了解决高路数屏的驱动问题,在偏压电路的设计上www.cechina.cn,应当提高V1、V2等输出端的驱动能力。

  在图1中,在各输出端增加了运算放大器LM324。LM324是一个具有四运放的可使用正负电源工作的运算放大器。它的每一个运放都接成电压跟随器的形式,使得V1、V2等输出端的驱动能力大大增强,可以大大改善LCD的对比度。电路中的Rc为10~20kΩ的可变电阻,在模块对外部的接口处引出,可以随时调整显示的对比度。

  ● 驱动波形的改善
  由于一般的模块电路设计相对简单,无须进行电磁干扰分析。但在高占空比产品中,用示波器可以发现芯片的输出波形往往会变得较差,这对显示的对比度也有一定程度的影响。为了改变这种情况,可以在偏压电路的每个电阻上并联一个0.1μF的电容,可改善输出波形。

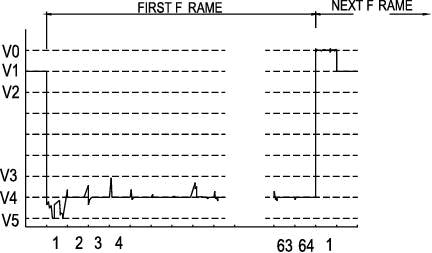

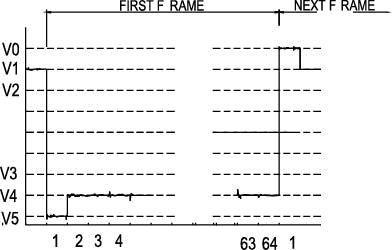

  以输出B形波的芯片的COM线为例。在没有加电容之前选择点和半选点的电压波形都有畸变,畸变严重时会造成串扰影响显示对比度,波形如图2所示。增加电容后,波形会得到很大的改善,波形如图3所示。


液晶显示模块设计中应注意的几个问题如图

液晶显示模块设计中应注意的几个问题如图



  ● 工作频率问题
  在实际调试一款显示容量为128×64点阵显示的模块样品时,发现模块在隔行显示时,显示明显变淡,对比度极差。经分析后认为,有两种办法可以解决。一是调整模块的RC振荡电路,降低R的阻值控制工程网版权所有,使振荡频率由原来的47kHz下降为20kHz;二是在偏压电路部分加入驱动电路(如前所述)。两种办法都达到了预期效果。但第一种办法由于降低了模块的工作频率,因而会使显示的祯频也随之降低,这就造成了LCD整屏显示时会象电视画面一样产生的闪烁现象,这种现象在荧光灯下观察更容易发现www.cechina.cn,不过在自然光线或白炽灯下显示效果还算理想,在实际调试时可以根据实际情况,选择合适的电阻值;第二种办法会增加产品的成本。

  ● 液晶显示屏设计中应注意的问题
  液晶显示屏是由具有透明电极的ITO玻璃和液晶、偏振片等材料组成的。从电路的角度来讲控制工程网版权所有,LCD上ITO走线电阻的大小对显示对比度有很大的影响。LCD的一个近似等效电路如图4所示。其中R1表示从LCD电极到LCD像素点的ITO电阻;R2表示LCD像素点的等效直流电阻;C表示该像素点的等效电容。

  要实现良好的对比度,应该降低R1,增大R2,同时使C的容抗也尽量增加,这样才会使这条支路上的电压大部分降在LCD的像素点上,下面分别讨论这几个参数的情况。

  一般情况下,C通常为每平方厘米几个皮法。在LCD驱动波形的频率较高时,C的容抗变小,电流将增加,这会使IC驱动波形的幅值被拉低,造成液晶分子不能在驱动电压的作用下很好地“立起”或“倒下”,使得它对光线的调制能力减弱而使对比度变差。在频率不变的前提下,要减小C值使回路阻抗增大,以降低LCD自身功耗对IC驱动能力的影响。根据平板电容器的电容公式:C=s/4πkd(C是介电常数;s是平行板的正对面积;k是静电系恒量;π是常数)

  电容的大小,主要受两
