摘 要：本文介绍了SED1335液晶控制器的硬件结构，SED1335与MCS51单片机的接口，并给出了接口时序特性和软件设计思路。

　　关键词：液晶控制器；单片机；接口；时序特性

　　引言
　　在小型测控仪表中越来越多地使用了液晶显示器LCDwww.cechina.cn，LCD本身不会发光，是利用外部光的反射原理，当笔端所加的交流信号与公共端的信号异相时，该笔端就会被点亮，若同相，则该笔端不会点亮。液晶显示功耗小，字形美观，它使得测控仪表可用集成电池来供电。现在的大量测控仪表均采用单片机为主控器件，所以在液晶显示器和单片机之间存在一接口电路，通常由专用的IC来完成，SED1335液晶控制器就是其中的一种。

　　SED1335的硬件结构
　　SED1335是日本SEIKO EPSON公司出品的液晶显示控制器，具有较强功能的I/O缓冲器，指令功能丰富，四位数据并行发送，最大驱动能力为640×256点阵。SED1335硬件结构可分为MPU接口、控制部分和驱动LCM部分，结构如图1所示。


　　接口部分具有功能较强的I/O缓冲器，MPU访问SED1335不需要判其“忙&#

8221;，SED1335可随时接受MPU的访问，并及时地把MPU发来的指令、数据传输就位；控制部分由振荡器、功能逻辑器、显示RAM管理电路、字符库及驱动时序电路的时序发生器组成；驱动部分具有各显示区的合成显示能力，传输数据的组织功能及产生液晶显示模块所需的时序。

　　SED1335与MPU的接口
　　SED1335接口部分由指令输入寄存器、数据输入缓冲器、数据输出缓冲器和标志寄存器组成控制工程网版权所有，通道的选择由引脚A0和读写操作信号联合控制www.cechina.cn， 如图2所示。




　　DB为数据总线，可以直接连在MPU数据总线上；CS为片选信号，低电平有效；A0为I/O缓冲器选择信号，为1时，写指令代码或读数据，为0时，写数据、参数；RD、WR分别为读操作信号和写操作信号，低电平有效。

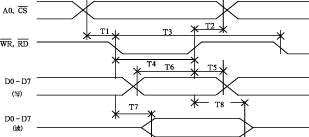

　　SED1335接口可以适配8080和M6800系列的MPU，通过SEL1和SEL2的组合加以选择，与8080序列的接口部传输时序如图3所示，时序特性如表1所示。
表1 接口时序特性

　　软件设计
　　接口软件设计主要包括SED1335的初始化程序和中断显示子程序，初始化程序根据所控制的液晶显示模块的特性和用户的显示要求，送入适当的命令和参数，通常以参数表的形式送入，如System Set命令(代码为40H)，带有8个参数，分别定义显示字符的高度和宽度及液晶显示模块的点阵行数等，这些命令和参数必须首先写入，否则显示将不正常。

　　MOV COM，#40H；SYSTEM SET代码
　　LCALL PR1
　　MOV COUNT1，#00H
　　INTA：MOV DPTR，#SYSTAB；SYSTAB为该指令参数表首地址
　　MOV Awww.cechina.cn，COUNT1
　　MOVC Awww.cechina.cn，@A+DPTR
　　MOV DAT1，A
　　LCALL PR2
　　INC COUNT1
　　MOV Awww.cechina.cn，COUNT1
　　CJNE Awww.cechina.cn，#08H，INTA；循环送参数
　　Systab：DB 30H，87H，07H，27HCONTROL ENGINEERING China版权所有，42H，0F0H，28H，00H；P1～P8参数

　　PR1和PR2是送指令和参数的子程序。显示的中断时间根据一屏刷新时间和液晶显示的点阵列数来确定，如5秒1屏，320列，则中断时间为5/320秒，外部时钟是16MHz，选用m=16位的定时方式，根据公式：
　　可得到：X=44702(AE9EH)。

　　R0来记录中断次数，初始值为10000000B，中断一次右移一位，R0为0时，一字节处理完，可送入移动扫描显示，并初始化R0；整屏显示用R2来控制，初始为0，处理完一字节递增1，到达一定的值(通常为液晶模块列数的1/8)后，一屏处理完，可以送入显示RAM，同时R2清零。

　　显示地址用行列交叉计算法得到，分别用寄存器R1和R2来控制行值和列值，对应显存地址为：R2＋R1×N。N为每行的字节数，采用320×240的LCD时，N＝320/8＝40。

　　结束语
　　本文讨论了SED1335控制器和单片机的接口应用，软、硬件设计都比较简单，电路开发周期短。本文所介绍的单片机和液晶显示控制器的接口技术对其他型号的接口芯片也有很好的参考价值。
