一、I2C总线介绍：
       由于大规模集成电路技术的发展，在单个芯片集成CPU以及组成一个单独工作系统所必须的ROM、RAM、I/O端口、A/D、D/A等外围电路和已经实现，这就是常说的单片机或微控制器。目前，世界上许多公司生产单片机，品种很多：包括各种字长的CPU，各种容量和品种的ROM、RAM，以及功能各异的I/O等等。但是，单片机品种规格有限，所以只能选用某种单片机再进行扩展。扩展的方法有两种：一种是并行总线，另一种是串行总线。由于串行总线连线少，结构简单，往往不用专用的母板和插座而直接用导线连接各个设备即可。因此www.cechina.cn，采用串行总线大大简化了系统硬件设计。PHILIPS公司早在十几年就前推出了I2C串行总线，它是具备多主机系统所需的包括裁决和高低速设备同步等功能的高性能串行总线。
        1. I2C总线硬件结构和术语
 &n

bsp;     I2C串行总线有两根信号线：一根双向的数据线SDA；另一根是时钟线SCL。所有接到I2C总线上的设备的串行数据都接到总线的SDA线，各设备的时钟线SCL接到总线的SCL。典型的I2C总线结构如图1。

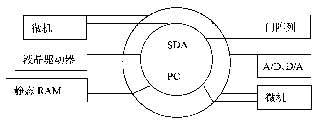

 图1：PC总线结构



       为了避免总线信号的混乱，要求各设备连接到总线的输出端必须是开漏输出或集电极开路输出的结构。设备与总线的接口电路如图2所示。设备上的串行数据线SDA接口电路应该是双向的，输出电路用于向总线上发数据，输入电路用于接收总线上的数据。串行时钟线也应是双向的，作为控制总线数据传送的主机要通过SCL输出电路发送时钟信号，同时要检测总线上SCL上的电平以决定什么时候发下一个时钟脉冲电平；作为接受主机命令的从机www.cechina.cn，要按总线上的SCL的信号发出或接收SDA上的信号，也可以向SCL线发出低电平信号以延长总线时钟信号周期。总线空闲时控制工程网版权所有，因各设备都是开漏输出，上拉电阻RP使ADA和SCL线都保持高电平。任一设备输出的低电平都使相应的总线信号线变低，也就是说各设备的SDA是“与”关系www.cechina.cn，SCL也是“与”关系。

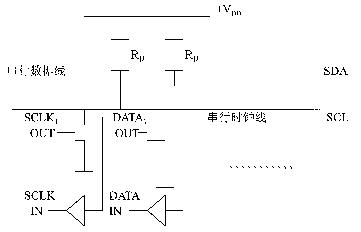

 图2:设备和PC总线接口电路



       总线对设备接口电路的制造工艺和电平都没有特殊的要求（NMOS、CMOS都可以兼容）。数据传送率按I2C总线可高达每秒十万位，高速方式可高达每秒四十万位。总线上允许连接的设备数以总线上的电容量不超过400pF为限。
       总线的运行（数据传输）由主机控制。所谓主机即启动数据的传送（发出启动信号），发出时钟信号，传送结束时发出停止信号的设备，通常主机是微处理器。被主机寻访的设备都称为从机。为了进行通讯，每个接到I2C总线的设备都有一个唯一的地址，以便于主机寻访。主机和从机的数据传送，可以由主机发送数据到从机，也可以是从机发到主机。凡是发送数据到总线的设备称为发送器，从总线上接收数据的设备被称为接受器。
       I2C总线上允许连接多个微处理器及各种外围设备，如存储器、LED及LCD驱动器、A/D及D/A转换器等。为了保证数据可靠地传送控制工程网版权所有，任一时刻总线只能有由某一台主机控制一个微处理器应该在总线空闲时发启动数据，为了妥善解决多台微处理器同时发启数据传送（总线控制权）的冲突，并决定由哪一台微处理器控制总线。I2C总线允许连接不同传送速率的设备，多台设备之间时钟信号的同步过程称为同步化。
       2. I2C数据传输
       在I2C总线传输过程中，将两种特定的情况定义为开始和停止条件（如图3）：当SCL保持“高”，SDA由“高”变为“低”时为开始条件；SCL保持“高”，SDA由“低”变为“高”是为停止条件。开始和停止条件由主控
