1 引言
       近几年随着我国经济建设的快速发展，在能源供应上很多地区都出现电力资源紧缺的状况，因此许多电厂纷纷进行新建或扩建改造。深圳西部电厂原有4台（#1—#4）300MW 机组，为提高发电能力又续建#5、#6机组（2×300MW）。西部电厂原有两列化学水处理系统，续建工程的化学水处理系统扩建一列100~140m3/h化学除盐系统，其余设备与已有化学水处理系统共用。原有化学水处理系统使用传统的模拟屏方式进行监控，自动化水平不高并且效率很低。续建2台机组后，废除原有化学水处理系统的控制系统，将原有化学水处理系统和扩建的一列化学水处理系统统一采用一套冗余PLC控制系统进行集中控制。

2 化学水处理系统工艺流程
2.1.化学水处理系统流程
       原有化学水处理系统流程为：自来水→蓄水池→升压泵→活性炭过滤器→阳离子交换器→除二氧化碳器→中间水箱→中间水泵→阴离子交换器→混合离子交换器→除盐水箱→除盐水泵。通过对现有系统运行状况的现场调查和对水

质分析报告分析，自来水中的悬浮物含量较高CONTROL ENGINEERING China版权所有，严重地污染了活性炭和离子交换树脂。因此控制工程网版权所有，续建工程增加3台高效纤维过滤器对自来水进行深度过滤处理。
续建化学水处理系统流程为：自来水→蓄水池→升压泵→高效纤维过滤器→活性炭过滤器→阳离子交换器→除二氧化碳器→中间水箱→中间水泵→阴离子交换器→混合离子交换器→除盐水箱→除盐水泵。

2.2. 续建工程与原有系统的连接及运行方式
       原有120t/h出力的一级除盐+混床设备2列，续建工程仅再扩建1列出力为120t/h的同样设备。除盐水泵、再生水泵、压缩空气系统、酸碱再生系统和废液处理系统与原有系统共用。

       3台高效过滤器采用并联运行方式，正常工况2台运行，1台备用。高效过滤器不仅对续建工程所需的自来水进行预处理，而且对原有系统的自来水也进行预处理。

       2台活性炭过滤器和一级除盐设备构成一个系列，采用串联运行方式，正常工况2列运行，一列备用。其中每系列的2台活性炭过滤器CONTROL ENGINEERING China版权所有，当水质好时1台运行（去除游离余氯），1台备用；当进水水质恶化时2台同时运行（去除有机物）。
混床采用并联，正常工况2台运行，1台备用。

       3套一级除盐单元与3台混床之间设有切换阀门，受已有系统的限制，仅#1一级除盐设备和#1混床与#2一级除盐设备和#2混床可以同时交叉运行控制工程网版权所有，#1一级除盐设备和#1混床与#3一级除盐设备和#3混床可以同时交叉运行。机组启动时，上述3列设备同时投入运行，满足最大的补给水量。

3 系统配置
        系统由两台上位计算机和一套冗余PLC系统构成。上位计算机系统采用工业级计算机构成功能强大的监测与控制系统，计算机上安装Intellutiong公司的FIX7.0工业监测与控制系统软件，通过合理的系统设计和系统组态，实现对整个化学水处理工艺流程的动态监视和控制。通过上位计算机系统和强大的工业控制传输网络，实现对整个生产工艺工程的自动化管理和控制。

       PLC选用德维森公司PPC11冗余控制器，控制系统采用双机热备冗余方式，通过远程I/O的方式连接现场需要监测与控制的点www.cechina.cn，远程I/O由通讯处理器和PPC11系列I/O模块组成。冗余的主控制站可以保证系统的停机维护时间为零，最大限度的减少人对系统的干预。主控制系统热备系统和远程I/O控制站之间采用高性能的工业以太网总线传输网络，实现信息的可靠、安全、稳定的传输。

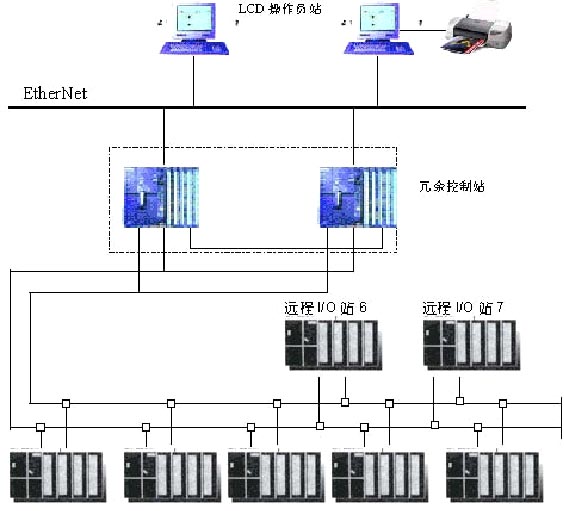

系统网络结构图

       上位计算机系统安装与PLC控制单元之间采用工业以太网传输网络。以太网属国际标准，工业以太网已达到高传输安全性和可靠性要求，现已广泛用于程序维护、向MIS和MES系统传递工厂数据、监控、连接人机界面、记录事件和告警。工业以太网具有高传输速率（目前达到100M）、集线器技术的确定性、不需考虑网络的拓扑结构、传输物理介质多样（双绞线、光纤、同轴电缆）、集线器的应用可不考虑网络的扩展等优点。

       通过以太网络将上位计算机系统和现场监测与控制点
