本文介绍了图形液晶显示器MGLS12864与单片机W78E58的硬件设计和软件设计技术。同时给出了ASCII码8×16字库、汉字16×16字库建立的程序及在液晶上显示数字、字符和汉字的程序。

　　引言

　　液晶显示器(LCD)具有功耗低、体积小、重量轻、超薄等许多其它显示器无法比拟的优点CONTROL ENGINEERING China版权所有,近几年来被广泛用于单片机控制的智能仪器、仪表和低功耗电子产品中。LCD可分为段位式LCD、字符式LCD和点阵式LCD。其中,段位式LCD和字符式LCD只能用于字符和数字的简单显示,不能满足图形曲线和汉字显示的要求;而点阵式LCD不仅可以显示字符、数字,还可以显示各种图形、曲线及汉字,并且可以实现屏幕上下左右滚动,动画功能,分区开窗口,反转,闪烁等功能,用途十分广泛。本文介绍了点阵式液晶显示器MGLS12864与单片机的接口及编程的方法,同时介绍了创建8×16字符和16×16点阵汉字的方法www.cechina.cn,及常用的字符显示和汉字显示程序。

　　硬件设计

　　这里着重介绍液晶显示器与单片机的接口技术。有关MGLS12864图形液晶引脚功能及控制器HD61202的接口时

　　单片机可以通过数据总线与控制信号直接采用存储器访问形式、I/O设备访问形式控制该液晶显示模块。本文以华邦公司的W78E58为例,它是51系列单片机兼容的微控制器,其内部有32KB的FLASH EEPROM,用户编制的程序及需要显示的英文字母、数字、汉字、曲线和图形都可以存储在里面,免去了扩展外部存储器的麻烦www.cechina.cn,使得以W78E58单片机为核心的控制系统电路更简单。因此十分适用于液晶显示。MGLS12864与W78E58单片机接口电路如图1所示。该图采用直接访问方式,单片机通过低位地址A2控制CSA;A3控制CSB,以选通液晶显示屏上各区的控制器HD61202;同时W78E58用地址A1作为R/W信号控制数据总线的数据流向;用地址A0作为D/I信号控制寄存器的选择;E信号由W78E58的读信号/RD和写信号/WR合成产生;另外单片机的复位脚(9脚)经反相器后连接到液晶显示器复位脚(17脚 /RST),当单片机上电复位或手动复位时, 液晶显示器同时也复位;从而实现了W78E58对内置HD61202图形液晶显示器模块的电路连接。电路中LCD电源控制端VO是用来调节显示屏灰度的,调节该端的电压,可改变显示屏字符、图形的颜色深浅。

　　单片机对液晶显示模块的操作可分为两部分,即左半屏和右半屏操作。下面是根据图1的连接确定对应左半屏（前64×64）和右半屏（后64×64）操作地址：

　　CWADR1 EQU 0004H 左半屏写指令代码地址 DWADR1 EQU 0005H 左半屏写显示数据地址
　　CRADR1 EQU 0006H 左半屏读状态字地址 DRADR1 EQU 0007H 左半屏读显示数据地址
　　CWADR2 EQU 0008H 右半屏写指令代码地址 DWADR2 EQU 0009H 右半屏写显示数据地址
　　CRADR2 EQU 000AH右半屏读状态字地址 DRADR2 EQU 000BH 右半屏读显示数据地址

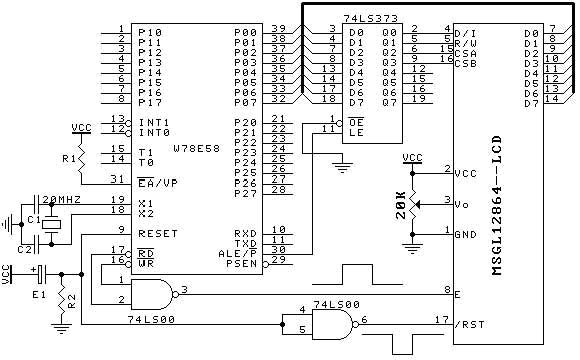

图1 MGLS12864与W78E58接口图

　　软件设计

　　液晶控制器HD61202一共有七条指令,从作用上可分为两类,显示状态设置指令和数据读／写操作指令。详见指令系统可查看图形液晶显示器产品有关手册。显示起始行设置中L5～L0为显示起始行的地址,取值在0-3FH(1-64行)范围内。页面地址设置中P2-P0为选择的页面地址,取值范围为0-7H,代表１-8页。列地址设置中C5-C0为Ｙ地址计数器的内容控制工程网版权所有,取值在0-3FH(1-64行)范围内。
显示器上128点×64点,每８点为一字节数据,都对应着显示数据RAM(在HD61202芯片内),一点对应一个bitCONTROL ENGINEERING China版权所有,计算机写入或读出显示存储器的数据代表显示屏上某一点列上的垂直8点行的数据。D0代表最上一行的点数据,D1为第二行的点数据,…….,D7为第八行的点数据。该bit=1时该点则显示黑点出来,该bit=0时该点则消失。另外LCD指令中有－条display ON/OFF指令,display ON时显示RAM数据对应显示的画面;display OFF则画面消失,RAM中显示数据仍存在。

　　点阵字模文件的建立：由于MGLS12864液晶显示器没有内部字符发生器,所以在屏幕上显示的任何字符、汉字等须自己建立点阵字模库,然后均按图形方式进行显示。由于HD61202显示存储器的特性,不能将计算机内的汉字库和其它字模库提出直接使用,需要将其旋转90度后再写入。点阵字模库建
