摘 要：详细介绍了LMA84R042CM图形液晶显示器的特性、引脚功能及其在单片机系统中的软硬件设计方法，给出了LMA84R042CM在单片机系统中的应用原理图和部分程序。
关键词：图形液晶；控制芯片；单片机系统；LMA84R042CM

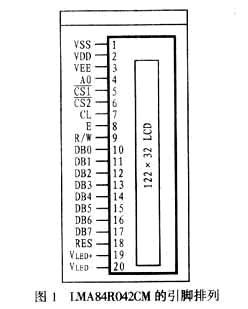

1引言 图1所示是LMA84R042CM的引脚排列控制工程网版权所有，其各引脚的主要功能说明如下：
图形液晶显示器已经越来越多地应用于仪器仪表及各种电子消费品中，其应用方法也越来越受到广大工程技术人员的关注。本文介绍一种122×32图形液晶显示器LMA84R042CM（无背光）的应用，同时以单片机系统为例介绍它与单片机的硬件连接和软件编写方法。
2 LMA84R042CM的功能特性
介绍每一种液晶显示器实质就是了解其控制芯片的功能、用法。LMA84R042CM（无背光）液晶显示器的控制芯片是SED1520，而且在其PCB板上通常有两片SED1520，每片 SED1520横向61点，纵向有16点，故两片SED1520可控制横向122点，纵向32点，如果以8×8点阵字符而
言，每行可显示15个字符，二行共计30个8×8点阵字符www.cechina.cn，可显示14个汉字，这种LCD正是目前中文BP机所用的类型。
VSS：电源地；
VDD：正电源，接＋5V；
VEE：LCD驱动电源www.cechina.cn，接0V；
A0：寄存器选择线CONTROL ENGINEERING China版权所有，低电平时选择指令寄存器；高电平时选择数据寄存器；
VLED＋，VLED－：空接或背光引脚，可预留做背光电源的输入。
LMA84R042CM的主要电气特性参数如下：
3操作时序及单片机的连接电路

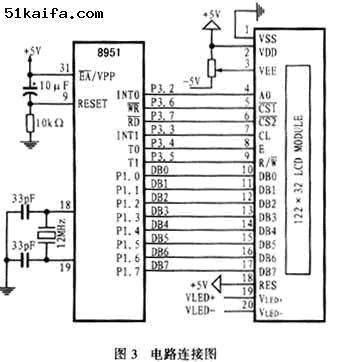

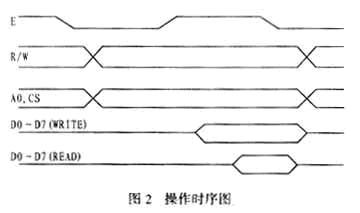

LMA84R042CM的操作时序如图2所示CONTROL ENGINEERING China版权所有，图3所示是LMA84R042CM与MCS－51的电路连接图。
4软件编程

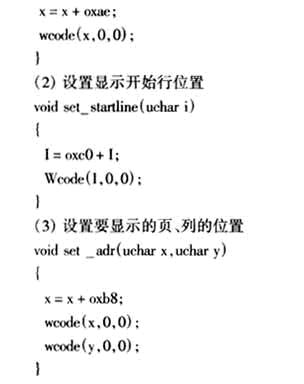

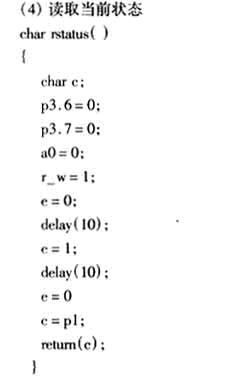

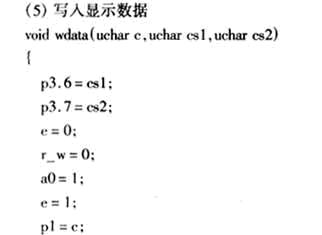

对LMA84R042CM的编程十分简单，下面给出一些相应的软件子程序。
5结语
由于LMA84R042CMS应用方便，通用性好。因此，可以预见，该器件必将在图形液晶显示方面得到越来越广泛的应用。
