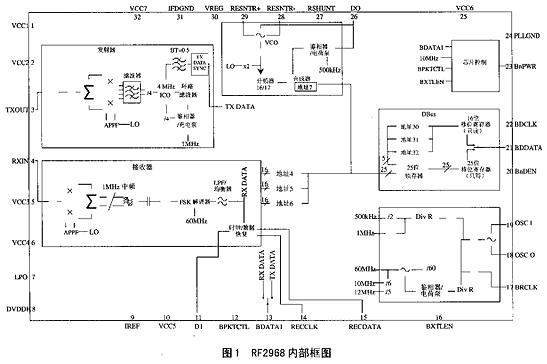

摘要：RF2968是一个单片蓝牙收发芯片www.cechina.cn，工作在2400～2500MHz频段，FSK调制和解调；芯片内含有射频发射、射频接收、FSK调制/解调等电路，能够接收和发送数字信号，符合蓝牙无线电规范1.1要求。文中给出RF2968的结构、原理、特性及应用电路。

        关键词：蓝牙 无线发射 无线接收 FSK

        1 概述
        RF2968是为低成本的蓝牙应用而设计的单片收发集成电路，RF频率范围2400～2500MHz，RF信道79个，步长1MHzwww.cechina.cn，数据速率1MHz，频偏140～175kHz，输出功率4dBm，接收灵敏度-85dBm，电源电压3V，发射消耗电流59mA，接收电流消耗49mACONTROL ENGINEERING China版权所有，休眠模式电流消耗250μA。芯片提供给全功能的FSK

收发功能，中频和解调部分不需要滤波器或鉴频器，具有镜像抑制前端、集成振荡器电路、可高度编程的合成等电路。自动校准的接收和发射IF电路能优化连接的性能，并消除人为的变化。RF2968可应用在蓝牙GSM/GPRS/EDGE蜂窝电话、无绳电话、蓝牙无线局域网、电池供电的便携设备等系统中。


        2 引脚功能
        集成电路采用32脚的塑料LCC形式封装，各引脚功能如下：
VCC1：给VCO（压控振荡器）倍频和LO（本机振荡器）放大器电路提供电压。
VCC2：给RX（接收）混频器、TXPA（发射功率放大器）和LNA（低噪声放大器）偏置电路提供电压。
TXOUT：发射机输出。当发射工作时www.cechina.cn，TXOUT输出阻抗是50Ω；当发射机不工作时，TXOUT为高阻态。因为这个引脚是直流偏置，所以需外接1个耦合电容。
RXIN：接收机输入。当接收机工作时，RX IN输入阻抗是低阻态；接收机不工作时，RXIN为高阻态。芯片内用1个内部串联电感来调节输入阻抗。
VCC3：给RX输入级（LNA）提供电压。
VCC4：给TX混频器、LO放大器、LNA和RX混频器的偏置电路提供电压。
LPO：低功耗模式的低频时钟输出。在休眠模式中，这个引脚能给基带提供一个3.2kHz或32kHz、占空比为50%的时钟。在其它工作方式没有输出。
DVDDH：给RX IF VGA（接收中频电压增益放大器）电路提供电压。
IRE F：外部接1个精密电阻以产生恒定的基准电流。
VCC5：给模拟中频电路提供电压。
D1：这是为时钟恢复电路提供的电荷泵输出。外接1个RC网络到地以确定PLL的带宽。
BPKTCTL：在发射模式时，这个脚作为启动PA级的选通脉冲；在接收模式时，基带控制器可以有选择地使用这个引脚来给同步字的检测发信号。
BDATA1：输入信号到发射机/接收机的数据输出。输入的数据是速率为1MHz的没有被滤波的数据。这个引脚是双向的，根据发射和接收模式转换为数据输入或数据输出。
RECCLK：恢复时钟输出。
RECDATA：恢复数据输出。

    BXTLEN：功率控制电路的一部分，用来接通/关键芯片的“休眠”模式。在电路从“OFF”状态上电之后，当低功耗时钟不工作时，BR CLK被BXTLEN的状态控制（上电期间，BRCLK先写BXTLEN激活且被设为高电平，以进入空闲状态）。
BPCLK：基准时钟输出。这是由晶振决定的基准时钟，频率范围为10～40MHz，典型值为13MHz。电路上电时，BRCLK在基带控制器将BXTLEN设为高电平之前激活。电路进入空闲状态后，当低功耗时钟不工作时，BRCLK由BXTLEN的状态控制。
OSC O：与19脚相同。
OSC I：OSC脚可通过负反馈的方式来产生基准时钟。在SOC I到OSC O之间连接1个并联的晶振和电阻，以提供反馈通道和确定谐振频率。每一个OSC脚都接1个旁路电容来提供合适的晶振负载。如果用1个外部的基准频率，那就要通过1个隔直电容来连接到OSC Iwww.cechina.cn，并且用1个470kΩ的电阻将OSC O和OSC I连接起来。
BnDEN：锁存输入到串行端口的数据。数据在BnDEN的上升沿被锁存。

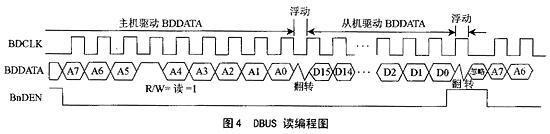

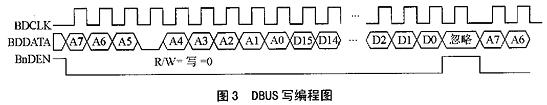

    BDDATA：串行数据通道。读/写数据通过这个引脚送入/输出到芯片上的移位寄存
