摘要：介绍了基于AM-209M芯片的16画面分割器的系统组成。给出了通过AT89C55单片机对16路视频输入画面进行实时监控的各部分设计方案，同时给出了硬件组成和软件实现程序。

    关键词：AM-209M 16画面分割器 AT89C55]

   目前，在电视台、银行、商场、仓库等场所常常需要对多路视频信号进行实时监测、处理。而视频画面分割器正好可将多路视频信号合成显示在一个画面上控制工程网版权所有，是视频监测系统的核心部分。
本文介绍的基于AM-209M芯片的视频多画面分割器具有以下特点：
•可同时监测16路视频信号；
•具有多画面和画中画、画外画显示功能；
•具有画面盲检测功能；
•具有时间、位图及字幕显示功能；
•可以通过按键现场控制，也可以通过远程RS-485接口来进行控制；
•可以随时更新和保存系统配置，可改变系统功能和技术参数；
•系统稳定可靠www.cechina.cn，实时处理，对掉电、死机等异常现象具有复位功能。
整个系统包括硬件和软件两部分，其中硬件包括编码、数

字视频处理、解码和单片机控制等。

    1 系统组成

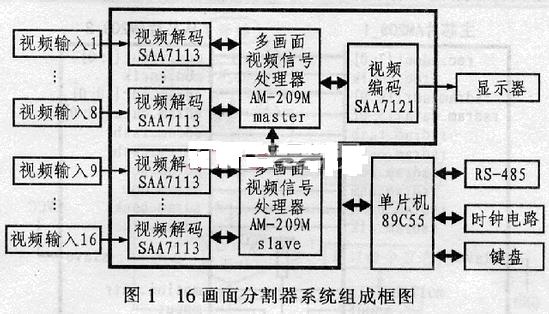

    16画面分割器由16路视频解码、多画面处理、视频编码以及AT89C55系统控制、人机接口等部分组成。图1所示是一个16画面分割器的组成框图。图中，视频输入1～16是系统的复合视频输入信号（CVBS）或分离视频S-VIDEO信号，这些信号通过视频解码器SAA7113（A/D）可转换成标准的CCIR656 YUV 4：2：2格式数据。视频多画面处理器AM-209M主要用来对视频解码器SAA7113的输出信号进行混合处理，并将处理后的信号送入视频编码器SAA7121（D/A），以将其还原成视频模拟信号CVBS送显示器输出。

    2 视频信号处理
    2．1 视频编码
    SAA7113数字视频解码器用来把复合视频输入信号CVBS或分离视频信号S-VIDEO解码成标准ITU 656 YUV 4：2：2格式的8位数据控制工程网版权所有，SAA7113支持NTSC、PAL制式，可自动监测50Hz、60Hz场频信号，并可在PAL制式和NTSC制式下自动转换。芯片内部有亮度、色调、色饱和度控制电路，并提供有I2C总线接口，本系统通过I2C总线配置SAA7113。


    系统由16片SAA7113组成16路视频输入通道。并将AT89C55单片机的P1[0：7]分别连接到16片SAA7113的SDA引脚，每个IO线连接两个SAA7113（SAA7113芯片有两个I2C总器件地址，当26脚悬空时CONTROL ENGINEERING China版权所有，地址为0x48；当26脚通过一个3.3kΩ电阻上拉到3.3V时，器件地址为0x4A）。解码数据输出端VPO[7：0]接在视频画面分割芯片AM-209M的Camera_n_vdin [7:0]数据线上，n∈(1,2...,8)，同时将通道1～8解调数据输出接在主片（master）上，通道9～16解码数据输出接在从片（slave）上。

    2．2 多画面处理芯片AM-209M
AM-209M是一种带有记录、运动检测和回放等功能的多画面实时处理芯片，其主要特点如下：
•支持CCIR 656YUV 4：2：2编解码数据格式；
•支持多画面、画中画、画外画处理模式；
•字符、位图可编程显示；
•支持NTSC、PAL、SECAM视频信号；
•单芯片可进行9通道画面实时显示（30桢/秒），两芯片可连接16通道画面并实现实时显示（30桢/秒）；


    •两个独立数据输出通道：监视和记录道；
•有画面物体移动检测功能；
•外部字体可通过嵌入式字体RAM（64字符）进行编程；
•监视输入盲检测功能；
•通道信息的存取和控制通过8位并行数据接口来实现。

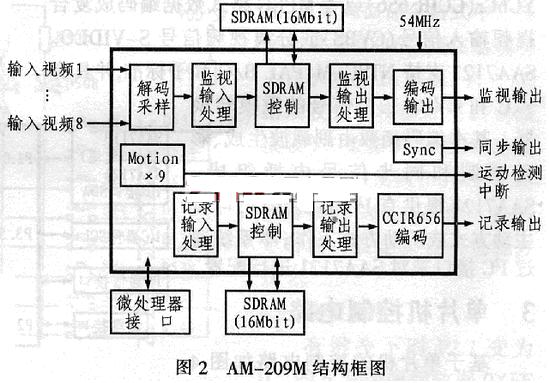

AT89C55单片机通过并口向AM-209M发送控制命令，以改变当前的输出状态。AM-209M芯片有2个16Mbit SDRAM芯片接口CONTROL ENGINEERING China版权所有，一个用做显示数据缓存，一个用做记录缓存。同时芯片内部还有SDRAM读写操作控制逻辑，因而无需外部控制。有两个编码芯片接口，每个芯片接口都包含8个数据线和1位clock信号线，输出则是多个视频输入混合处理后的CCIR 656格式数据。其内部结构框图如图2所示。

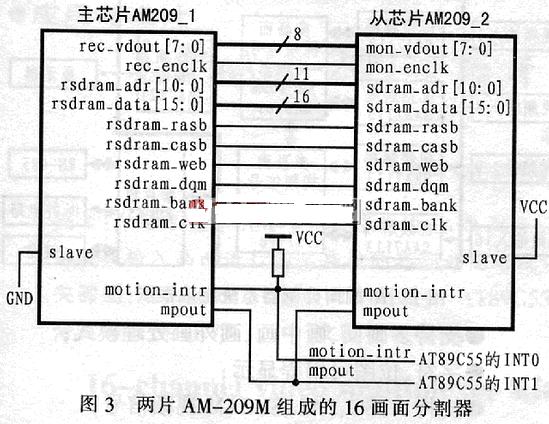

b.基于两片A
