近年来，手机不断更新，其功能越来越多，除了主要的通话功能外，还可发送、接收短信、照相、听音乐CONTROL ENGINEERING China版权所有，甚至于可上网、看电影CONTROL ENGINEERING China版权所有，真是神通广大。此外，手机还能用作手电筒控制工程网版权所有，虽然说这功能没有什么新奇，但很实用。能实现此功能的就是凌特公司最近推出的大电流白光LED驱动器LTC3454，它除了在手机照像时用作闪光灯外，还可在减小电流时用作可调光的手电筒。

　　LTC3454可用1节锂离子电池（2.7～4.2V）供电，能以1A的电流驱动白光LED作闪光灯。在电池的电压VBAT大于LED的正向压降VF时，它工作于降压模式；若电池电压下降，VBAT<VF时，它自动以升压模式工作，并且有高的效率以延长电池使用时间。

　　LTC3454的特点
　　LTC3454的内部是一种开关型升/降压式DC/DC转换器。该器件主要特点：输入电压VIN可以在大于、小于或等于LED的正向压降VF条件下工作，延长了电池在两次充电之间的工作时间；采用同步整流升压及同步整流降压技术，提高了转换效率：在手电筒工作模式时，其效率大于90%；在闪光灯模式时，其效率大于80%；输入电压范围宽，2.7～5.5V；输出电流大，连续输出电流可达1A

；驱动功率LED的电流可编程，并可通过外部来调节，实现调光；编程的电流精度可达3.5%；内部有软启动，有LED开路及短路保护；固定1MHz开关频率；有关闭驱动器控制，在关闭状态时耗电几乎为零；有过热保护及输入低电压锁存功能；小尺寸散热增强型10引脚DFN封装（3mm×3mm）；工作温度-40～+85℃。
应用领域主要是手机、数码相机、PDA等处www.cechina.cn，还可用于矿灯、应急灯及强光手电筒。

　　引脚排列及功能
　　LTC3454的引脚排列如图1所示控制工程网版权所有，各引脚的功能如表1所示。


图1 LTC3454的引脚排注

点击看原图

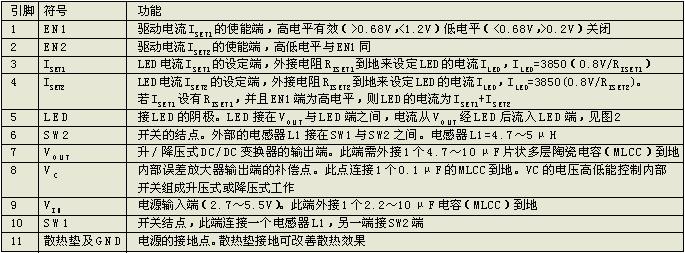

                                                          表1 LTC3454引脚功能详解

　　主要参数
　　LTC3454的主要参数：输入电压VIN=2.7～5.5V；工作电流典型值为825μA；关闭状态时耗电小于1μA；低压锁存时耗电5μA（输入低压锁存阈值电压约2V）；VEN1、VEN2的高电平阈值为   0.68～1.2V，VEN1、VEN2低电平阈值为  0.2～0.68V；调节后的最大输出电压VOUT=5.15V(典型值)；振荡器频率fsw=1MHz；软启动时间典型值为200μs。

　　工作原理简介
　　LTC3454内部结构可分成两个部分：升/降压DC/DC转换器分及LED电流设定电路部分。

　　1. 升/降压DC/DC转换器部分

　　升/降DC/DC转换器部分的结构框图2所示。它主要由4个功率MOSFET组成A、B、C、D4个开关（A、D为P-MOSFET，C、D为N-MOSFET）、控制电路、栅极驱动电路、误差放大器（其反相端输入的电压是LED的电流ILED×电流检测电阻R的值；同相端输入的电压是LED的设定电流ISET×电流检测电阻R的值）。


                                                          图2 DC/DC部分具体结构

　　误差放大器输出的电压VC与DC/DC转换器工作状态有
