嵌入式系统中数字示波器用户图形界面的实现

2006.10.23阅读 2182

  摘 要: 在嵌入式系统实现用户图形化(GUI),已经成为大势所趋。本文简要介绍了应用在RIGOL DS1000系列数字示波器上的用户图形界面的实现。重点分析了用户图形界面(GUI)的设计思路。并简单介绍了软件设计结构和流程。

  关键词:用户图形界面(GUI);VisualDSP++ 4.0 Kernel;数据结构

  1 引言

  随着嵌入式系统应用领域的不断扩大,系统复杂性也在不断提高。所以在嵌入式系统中实现用户图形化(GUI),已经成为大势所趋。目前,嵌入式系统中大多数的用户图形化界面(GUI)都是在操作系统(如OS、WinCE、Linix)的支持下, 调用系统的各种API函数实现的。这些操作系统为实现GUI提供了大量的库函数,也为编程人员提供了界面设计的良好平台。如利用WinCE就可以十分方便的设计出具有Windows风格的图形界面。

  本文这款数字示波器是普源精电(RIGOL)公司推出的DS1000系列,其设计完全自主完成,贴近国人使用习惯。其用户图形界面(GUI)是在VisualDSP++ 4.0 Kernel的基础上开发的,界面风格紧紧与仪器的功能相

联系。在完成了仪器的波形和菜单等显示的基础上,RIGOL团队也做了一些通用性的用户图形界面,如文件管理器等。当然,所设计的用户图形界面控制工程网版权所有,在功能强大方面是远不能与WinCE等所比拟的,但是对于仪器的使用者来说,已经是足够的方便因为这毕竟是仪器的用户图形界面,而不是掌上电脑PDA的用户图形界面。

  2 数字示波器上的用户界面实现原理

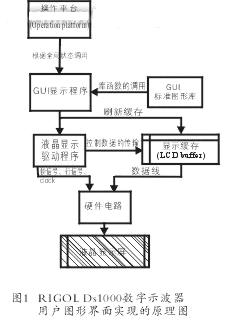

  用户图形界面的实现,需要硬件、软件上的支持。如图1所示,通过操作平台(operation platform)的调配,调用显示程序,显示程序刷新显示缓存,再由显示驱动程序,将显示缓存中的内容显示到液晶屏上。


RIGOL数字示波器用户界面


  下面简要的介绍一下上图中主要的几个组成部分:

  2.1 实现图形化的硬件原理

  RIGOL DS1000系列数字示波器采用的是320X234分辨率的TFT液晶显示器,通过液晶的驱动电路,可以使液晶正常显示,通过帧信号同步、行信号同步、数据信号的时钟(clock)同步,显示点阵的数据将被从SDRAM中写入到液晶显示器的显示buffer中CONTROL ENGINEERING China版权所有,从而显示出彩色图像。

  从图1可以看出,如果要更新液晶显示器显示的内容,我们只需更新LCDbuffer中的显示数据就可以了。

  2.2 实现用户图形界面(GUI)的图形标准库

  要在用户图形界面上显示各种的图形、图案,除了硬件电路的支持外,还需要强大的软件支持。而其中(GUI)的图形标准库为最基础CONTROL ENGINEERING China版权所有,而不可或缺的。

  用户图形界面(GUI)的图形标准库,包括最基本的画点、画线、画矩形、填充矩形、画圆形、放置bmp的图案、显示中、英文等等的函数,该图形库如果功能越强大,就越可以支持复杂的用户图形界面(GUI)。

  2.3 实现用户图形界面(GUI)的操作平台的支持
  仅仅有了绘制图形的图形标准库,要实现用户图形界面,还是远远不够。图形库是单一画面不可缺少的,但是要形成有机的、可操作的用户图形界面,还需要后台有一个稳定、功能强大的操作系统平台。

  操作平台根据用户的外界输入(一般是键盘),以及系统当前的状态来决定下一步系统的状态,从而调用相应的GUI界面。如此,便实现了用户图形界面。


RIGOL用户界面说明


  3 数字示波器的用户图形界面(GUI)软件的设计思路

  3.1 界面种类的划分

  对于用户图形界面(GUI)的设计不能简单、统一的完成,要考虑到用户在各种情况下的操作界面。根据这些界面所具备的共同点,我们将这些界面分成如下的种类,同一种类的界面中将具备相同或者相似的功能区域。每一种界面都会有相应的处理程序,也有专门的数据结构。

  根据实现的不同的功能我们划分出如下的界面种类:

  A. 背景网格显示界面;B.波形显示界面;B. 帮助文档浏览界面;C.菜单显示界面;D. 文件管理浏览器界面;E. 文件名称输入界面;F.前景内容显示界面(包括各种参数显示信息,测量信息以及提示信息等)。

  各界面种类如下图所示:


嵌入式系统中数字示波器用户图形界面的实现如图


  3.2 界面区域与外界输入的相互配合响应

  由以上可知,显示的图形虽然形形色色,但是他们都可以抽象成具有共同属性的某种数据结构。数据结构就好比是图形界面的灵魂,掌握了数据结构,就可以让图形界面随之而变。

  那么如何设计、控制、改变这些数据结构就成为实现用户图形界面(GUI)的关键了。

  要响应外界用户的输入控制工程网版权所有,我们需要制定一套机制运行法则CONTROL ENGINEERING China版权所有,而这套机制运行法则就是状态机(system status mach
