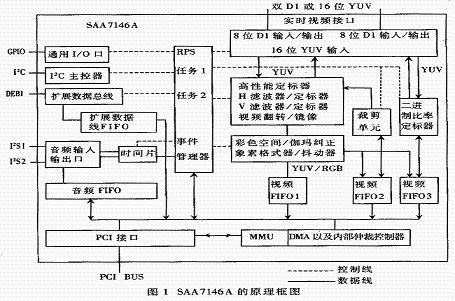

图1 SAA7146A的原理框图

　　1.2 音频处理

　　（1）具有时间片序列处理功能CONTROL ENGINEERING China版权所有，能够同在两个异步双向数字音频接口上实现最大256bit的音频帧的复杂控制；（2）多种同步模式支持I2S和其它音频及DSP数据模式；（3）具音频输入级监控功能，可通过软件实现峰值控制；（4）具有可编程的位时钟产生电路CONTROL ENGINEERING China版权所有，从而可支持主动式和从动式两种应用。

　　1.3 缩处处理
　　(1)可对视频图像进行随机缩放，垂直方向可达1:1024，水平方向可达1:256；(2)内置高性能定标器单元（HPS），可提供两维的数据处理功能，具有相位纠正功能，可改善缩放视频数据的信号质量www.cechina.cn，特别适用于图像压缩方面的应用；(3)内置的二进制比率定标器单元（BRS）支持CIF和QCIF格式，特点适用于视频电话和视频会议。

　　2 SAA7146A的内部结构及功能
　　图1所示为SAA7146A的内部原理框图，包含了众多接口，可为视频、音频等多媒体数据的传输和处理提供广泛的应用。

　　2.1 视频传输及处理
　　双D1（8位，CCIR-656）视频I/O端口可以连接诸如SAA7110和SAA7111A等数字视频解码器芯片、SAA7185B等数字视频编码器芯片，还能连接视频压缩芯片或者是兼容D1（CCIR656）的外部数字相机等。

　　双D1视频I/O端口也可以结合起来并行使用，变成兼容DMSD2的并行16位YUV视频总线端口，可直接与SAA7110和SAA7111A无缝连接，非常方便。

　　对视频信号，SAA7146A设置了两个处理功能单元。一个是高性
