摘要：GSM固定无线接入设备是一种将有线电话终端接入GSM网络，从而完成语音通信的设备，它在普通电话机和GSM网络之间搭起一座桥梁。本文介绍一种GSM固定无线接入设备的组成结构和工作原理，并且给出硬件和软件的设计方案。

　　关键词：GSM 固定无线接入 无线本地环路 GSM模块 电话机

　　GSM固定无线接入(GFRA，GSM Fixcd Radio Access)技术又称GSM无线用户环路(WLL)，是采用GSM数字蜂窝技术替代传统用户线来为用户提供电信业务的技术。GFRA覆盖范围的直径以几十米、几百米、几千米、几十千米不等，因而应用范围较广，即可为人口密集的城区服务，也可为农村和边远山区服务。

　　与传统PSTN接入网相比控制工程网版权所有，GFRA具有以下优点。

◇经济。运营维护费大大低于有线系统，且成本与距离无关，这在农村及边远地区尤显其优势。
◇能迅速提供业务。据统计，GFRA在一个月即可投入使用，而有线接入网则需要6~18个月的时间，除此之外，有线接入网还存在占地、城区人口稠密地区接线困难和易受到自然灾害破坏等缺陷。
◇容量大。采用小区覆盖，频率再用等技术，可扩大用户容量。

　　1 GFRA设备的组成和工作原理

　　1.1GFRA设备的组成

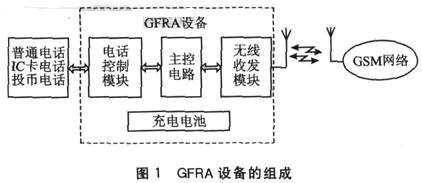

　　GFRA设备由天线、无线收发模块、主控电路、电话控制模块和充电电池电路组成，如图1所示。其中控制工程网版权所有，无线收发模块完成接入GSM网络的工作，相当于一部手机；电话控制模块主要包括了用户线接口电路(SLIC)、DTMF检测和信号音产生电路，完成电话机的接入工作；而主控电路实现了有线电话信号和GSM电话信号相互转换的接续、控制；充电电池电路为选配部件，是常停电地区采用的配件www.cechina.cn，市电不易到达的地方可配太阳能充电电池。


　　GFRA设备一端通过天线接入GSM网络，另一端通过电话线连接普通的电话终端，如普通电话机、IC卡电话机、投币电话机等。GFRA设备相当于在普通电话机和GSM网络之间搭起了一座桥梁。

　　1.2 GFRA设备的工作过程

(1)经GFRA设备的去话过程

①主叫用户摘机后控制工程网版权所有，主控电路通过SuC电路检测到电话机摘机。
②主控电路控制信号音电路送出拨号音，同时开始检测主叫用户的DTMF拨号。
③收到主叫用户的DTMF后，主控电路停送拨号音。
④收完号码后，主控电路控制无线收发模块以的号码向外呼叫，如果被叫空闲，主叫用户将听到回铃音。
⑤被叫摘机，双方开始通话。主控电路同时SLIC电路向电话线送出反极信号，该信号可启动IC卡电话机、投币电话机等的计费工作。
⑥如果主控电路检测到主叫用户先挂机，则向无线收发模块发出挂机命令，通话结束。
⑦如果主控电路检测到被叫用户先挂机www.cechina.cn，则向主叫用户发送忙音，并通过SLIC监测主叫挂机，通话结束。

(2)经GFRA设备的来话过程

①主控电路收到来自无线收发模块的振铃信号RING后，通过信号音产生电路和SuC向本端电话机振铃。
②主控电路在产生第一声振铃音和第二声振铃音之间，送出来电显示信号。
③本端电话机用户摘机，双方开始通话。
④双方通话结束的处理同上面的去话过程。

　　2 硬件设计

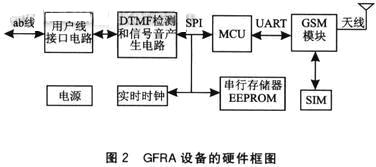

　　GFRA设备的硬件结构框图如图2所示，包括电话机用户线接口电路(SLIC)、DTMF检测和信号音产生电路、MCU和外围功能电路、GSM模块电路四大部分。


　　GFRA设备硬件电路以P89C5lRD+为MCU，通过SPI接口连接外围功能电路(串行存储器X5045、DTMF接收和信号音发生电路CMX605)，通过CMX605连接SLIC电路STLC3055，MCU通过UART访问GSM模块。

　　2．1 SLIC电路STLC3055

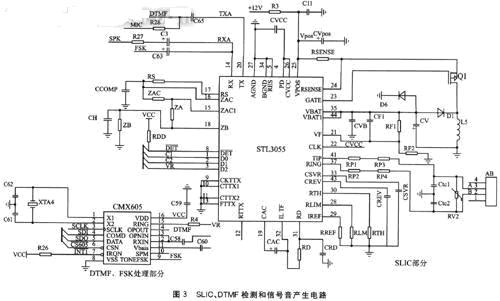

　　用户线接口电路SuC是电话通信中的关键器件。本设计采用意法半导体公司(ST)近年来推出的全新SLIC芯片STLC3055。这种SLIC不仅能支持多种振铃信号，而且电路中省去了诸如振铃继电器、铃流发生器等许多传统器件，从而可大大节省PCB布线空间，降低设计成本，并且控制使用也更加方便．STLC3055可以使用单独的+12V供电，设计和使用都比较方便，其应用电路如图3所示。


　　2．2 MCU和外围功能电路

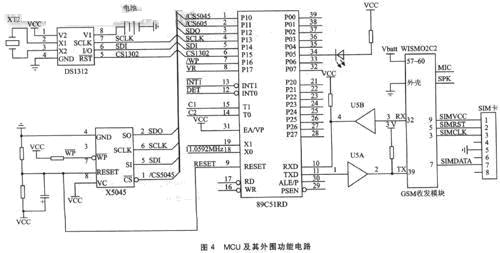

MCU及其外围功能电路如图4所示。


　　(1)MCU P89051RD+

　　MCU采用PhilIPs的P89C5lRD+，它兼容80C51单片机，内含有64KBFlashROM，1KBRAM，32个I／O。对于本设计，这些资源就足够，不用扩展外部RAM和I／0。
