摘要：ADV7183是美国模拟器件公司（ADI）推出的集成了10位ADC的增强型视频解码器。它内含两个10-bit精确模数转换器(ADCs)和完整的自动增益控制(AGC)电路，可广泛用于放映机、数字电视、DVD录像机和游戏机等许多系统中。文中详细介绍了它的结构特点、引脚功能和工作原理，给出了它的典型应用电路。

    关键词：视频解码器；行锁定系统时钟(LLC)；模数转换器(ADC)；ADV7183

   １　概述
   ＡＤＶ７１８３是一种综合视频解码器。它能够自动将一种兼容国际标准ＮＴＳＣ 或ＰＡＬ的模拟视频基带信号转换成另一种兼容１６位／８位ＣＣＩＲ６０１／ＣＣＩＲ６５６ 的 ＹＣｒＣｂ 型４:２:２或４:１:１视频数据。其灵活的数字式输出接口能够在基于缓存器结构和行锁时钟的系统中完成视频解码和转换功能，这使得ＡＤＶ７１８３可以广泛应用于放映机、数字电视、ＤＶＤ录像机和游戏机等许多系统。ＡＤＶ７１８３的主要特点如下：
● 内部带有行锁定系统时钟（ＬＬＣ）和自适应数字线长跟踪（ＡＤＬＬＴ）电

路，可以提供双重视频锁定功能；
● 具有三行色度梳状滤波器；
● 具有实时时钟和信息输出功能；
● 具有完整的ＡＧＣ和箝位控制功能，可对色度、亮度、饱和度和对比度进行编程视频调节；
● 有６个模拟视频输入信道；
● 可设置为二线连续双向端口模式，并与Ｉ２Ｃ兼容
● 可自动进行ＮＴＳＣ 或ＰＡＬ检测；
● 带有不同模式的视频输入和１６－ｂｉｔ宽度总线数字输出；
● 输入峰峰值为０．５Ｖ～２Ｖ。

图1

   ２　引脚功能

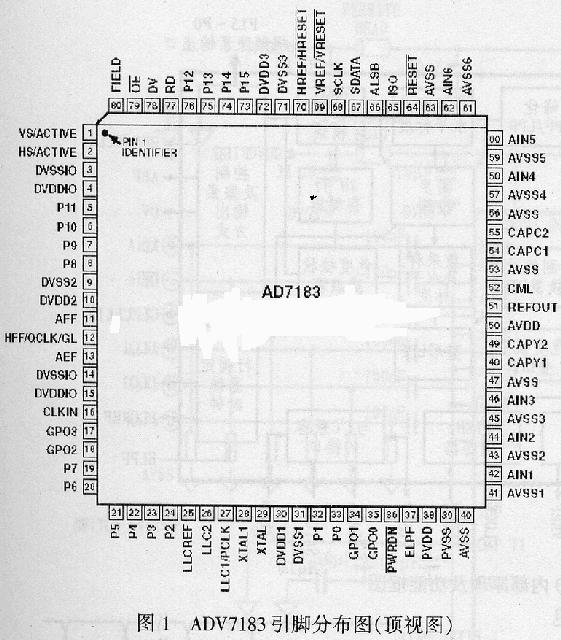

   ＡＤＶ７１８３的引脚排列如图１（顶视图）所示。它采用８０－ＬＱＦＰ封装。各引脚定义如下：
（ＶＳ／ＶＡＣＴＩＶＥ）１脚：双重功能复用管脚,当(ＯＭ＿ＳＥＬ[１:０]＝０CONTROL ENGINEERING China版权所有, ０)时该脚输出对应于ＹＵＶ像素数据的垂直同步信号ＶＳ;而当(ＯＭ＿ＳＥＬ[１:０]＝１, ０ ｏｒ ０CONTROL ENGINEERING China版权所有,１)时，ＶＡＣＴＩＶＥ是一个在视频场有效期间内的有效信号。

   （ＨＳ／ＨＡＣＴＩＶＥ）２脚：双重功能管脚（当（ＯＭ＿ＳＥＬ[１：０] ＝ ０，０）时，输出为一个可编程的行同步信号ＨＳ；而当（ＯＭ＿ＳＥＬ[１：０]＝１， ０ ｏｒ ０，１），ＨＡＣＴＩＶＥ是一个在视频行有效期间的有效信号。
（ＤＶＳＳＩＯ）３，１４脚：数字输入／输出接地端。
（ＤＶＤＤＩＯ）４，１５脚：数字输入／输出电源端３．３Ｖ。
（Ｐ１５～Ｐ０）５～８，１９～２４， ３２，３３，７３～７６脚：视频像素输出口，其中包括８ｂｉｔ亮度信号Ｙ（Ｐ１５～Ｐ８）和８ｂｉｔ 色差信号Ｃｂ和Ｃｒ（Ｐ７～Ｐ０）。
（ＤＶＳＳ１～３）９www.cechina.cn，３１，７１脚：数字电源地。
（ＤＶＤＤ１～３）１０，３０CONTROL ENGINEERING China版权所有，７２脚：数字电源引脚（３.３Ｖ）。
（ＡＦＦ）１１脚：几乎全满标志。当ＦＩＦＯ达到用户设定的几乎全满的边缘时CONTROL ENGINEERING China版权所有,该脚为ＦＩＦＯ控制信号指示标记。
（ＣＬＫＩＮ）１６脚：异步ＦＩＦＯ时钟。
（ＬＬＣＲＥＦ）２５脚：时钟参考输出。
（ＧＰＯ[３:０]）１７,１８CONTROL ENGINEERING China版权所有,３４, ３５脚：由Ｉ２Ｃ控制的通用目的输出。
（ＬＬＣ２）２６脚：行锁定系统时钟输出的二分频(１３．５ＭＨｚ)。

点击看原图

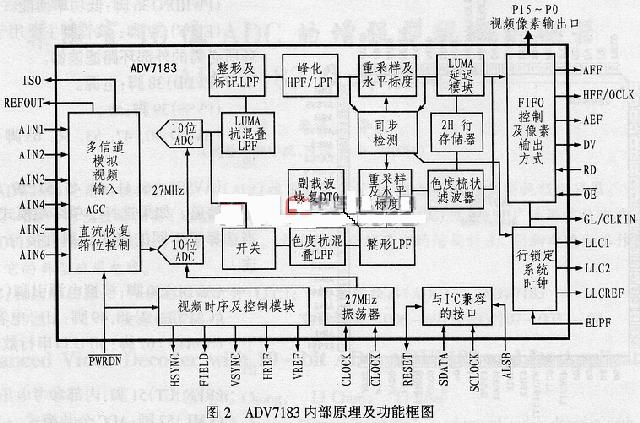

                                                                                 图2

    （ＬＬＣ１／ＰＣＬＫ）２７脚：双重功能复用管脚行锁定系统时钟输出或２０～３５ＭＨｚ的ＦＩＦＯ输出时钟。
（ＸＴＡＬ１）２８脚：晶体振荡器的第二管脚，如果使用了外部时钟源，则该管脚可以不连。
（ＸＴＡＬ）２９脚：２７
