内嵌UHF ASK/FSK发射器的8位微控制器

来源:中华工控网2006.09.18阅读 2039

1 概述
tfPIC12C509AF是Microchip公司推出的单片集成内嵌射频无线数据发射器的8位CMOS微控制器。芯片具有高性能的RISC中央处理器,33条12位字长的指令,8位字长的数据;内置4MHz RC振荡器,运行速度1μs指令周期;7个特殊功能的硬件寄存器,2级硬件堆栈,直接、间接和相对寻址方式;1024×12bit可编程EPROM,41字节数据RAM;在线串行编程(In-Circuit Serial ProgrammingTMCONTROL ENGINEERING China版权所有,ICSP TM),内部RC振荡器的频率可编程校准(独立于发射器的石英晶体振荡器基准),8位可编程定时器/计数器;上电复位,看门狗定时器,低功耗睡眠模式,可编程编码保护控制工程网版权所有,5个通用I/O等功能;工作电压2.5~5.5V,低拉耗睡眠模式电流0.2~4μA。内嵌的UHF ASK/FSK发射器,射频频率范围为310~480MHz,可调节的输出功率+2~12dbm,ASK数据发射速率0~40Kbps,FSK数据发射速率0~20Kbps,PLL锁相www.cechina.cn,集成的晶体振荡器和VCO电路仅需少量的外部元件。
可用于遥控无键入口(RKE)发射器、车库门开门器、遥测
(轮胎压力,水、电、气表、贵重物品跟踪)、无线安防系统、无线电遥控等领域。


2引脚排列及功能rfPIC2C509AF采用20脚SSOP封装各引脚功能如下1(VDD)逻辑电路和IO端品石英振荡器输入外部时钟输入(GPIO仅在…


2 引脚排列及功能
rfPIC2C509AF采用20脚SSOP封装,各引脚功能如下。
1(VDD):逻辑电路和I/O端品/石英振荡器输入/外部时钟输入(GPIO仅在内部RC模式,在其它振荡器模式下为OSC1)。当GPIO时TTL输入控制工程网版权所有,在外部RC振荡器模式时ST输入。
3(GP4/OSC2):双向I/O端品、石英晶体振荡器输出。在石英晶体振荡器模式连接晶振或谐振器。
4(GP3/MCLR/VPP):输入端口/用户清除(复位)输入/编程电压输入。当构成MCLR时,此脚是低电平有效,实现器件复位。在设备进入正常的运行和编程模式时,MCLR、VPP上的电压不能超过VDD,并且能够通过软件编程改变引脚状态来唤醒睡眠状态。
5(XTAL):发射器晶振CONTROL ENGINEERING China版权所有,连接到考比慈(COPITTS)型晶体振荡器上。
6(RFENIN):发射器和时钟输出使能,内部下拉。
7(CLKOUT):时钟输出。
8(PS/DATAASK):功率选择和ASK数据输入。
9(VDDRF):发射器正电压端。
10(ANT1):差分功率放大器的输出端连接到天线,集电极开路输出。
11(ANT2):差分功率放大器的输出端连接到天线,集电极开路输出。
12(VSSRF):发射器接地参考端。
13(NC):空脚。
14(LF):连接外部回路滤波器。VCO转换输入和充电泵输出的共用点。
15(DATAFSK):FSK的数据输入。
16(FSKOUT):FSK晶振的输出。
17(GP2/T0CKI):双向I/O端口,能构成T0CKI。
18(GP1):双向I/O端口/串口编程时钟,能通过软件编程改变引脚状态来唤醒睡眠状态。这个缓冲器在串口编程模式下为施密特触发器输入。
19(GP0):双向I/O端口/串口编程数据,能通过软件编程改变引脚状态来唤醒睡眠状态。这个缓冲器在串口编程模式下为施密特触发器输入。
20(VSS):逻辑电路和I/O脚的参考地。
3 基本结构和特性

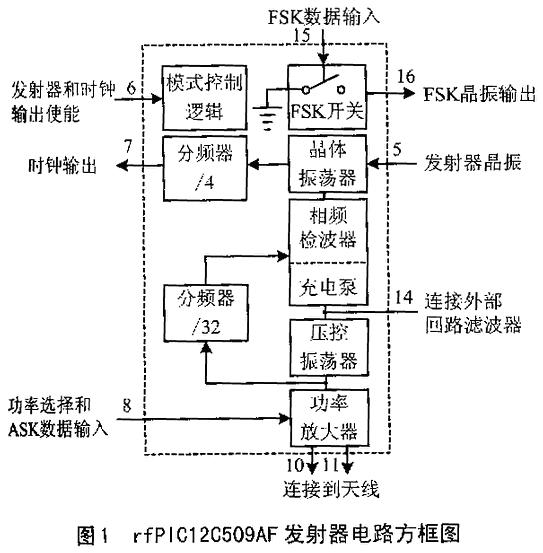

rfPIC12C509AF内部结构包括一个完整的8位CMOS微控制器电路和发射器电路,以下介绍发射器电路。发射器电路方框图如图1所示。
发射器是一个完整的集成UHF ASK/FSK发射电路,由石英晶体振荡器、锁相环电路(PLL)、集电极开路的输出功率可变放大器PA(Power Amplifier)和模式控制逻辑(mode control logic)所组成。外接元件有旁路电容、晶振和PLL回路滤波器,能实现ASK和FSK的操作。
引脚VDDRF和VSSRF分别是发射器电路的电源供给端和接地端。这些电源脚与微控制器的电源供给脚VDD和VSS是相互独立的。
发射器的石英晶体振荡器是一个考比慈振荡器,提供PLL的基准频率,并且与PIC微控制器的振荡器是相互独立的。XTAL脚上接外部振荡器或AC模拟基准信号。发射频率是由晶振频率确定的,公式如下:
ftransmit=fXTAL×32
考虑到发射频率的灵活选择,最终晶振频率可能不是标准值。晶振频率最小值为9.65~15MHz,负载电容10~15pF,并联电容7pF,等价串联阻抗60Ω。
rfPIC12C509AF晶体振荡器实现ASK操作电路如图2所示。电容器C1取值22~1000pF。
rfPIC12C509AF晶体振荡器实现FSK操作电路如图3所示。电容C1和C2通过拖动晶振来实现FSK调制。当DATAFSK=1时,FSKOUT为高阻抗,只有C1对晶振起使用,发射频率为fMAX;当DATAFSK=0时,FSKOUT与VSSRF接地,电容C1和C2并联,发射频率
