UART产生于上个世纪70年代www.cechina.cn，是第一块大规模集成电路。1981年的推出的IBM PC采用了8250 UART与外设进行数据通信，直到上个世纪末，UART一直是PC中最主要的串行通信接口。随着高速串行总线USB的出现，USB以其诸多的优点取代了UART成为个人电脑中应用最广泛的串行接口。

       而在嵌入式领域，由于UART具有操作简单、工作可靠、抗干扰强、传输距离远(组成485网络可以传输1,200米以上)，设计人员普遍认为UART是从CPU或微控制器向系统的其他部分传输数据的最佳方式，因此它们被大量地应用在工业、通信和家电控制等嵌入式领域。通常MCU/CPU都会自带一个UART串口，但实际应用中一个串口往往不够用，需要进行UART串口扩展。

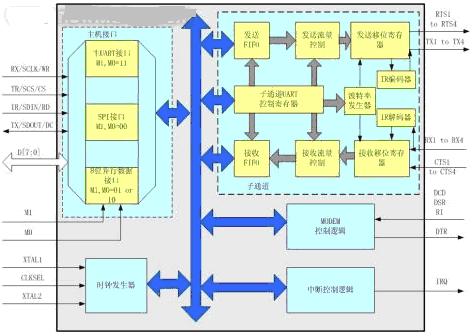

图1

       截止到目前，全球范围内有超过40种UART器件可以选择，大多数UART器件是以计算机总线

转换UART为应用基础的，其通用性、管脚、寄存器与20年前很少改变。针对嵌入式应用，目前的UART器件普遍存在操作复杂、引脚多、价格昂贵等弱点，不能满足和适应的嵌入式系统的需要。

       VK系列UART器件

       维肯公司针对嵌入式系统中UART的发展趋势，设计推出了VK32xx系列新型多总线接口UART器件，其特点为：

       1. 支持8位并行总线、SPI总线、UART等多种主机总线接口。其中，8位并行总线接口产品可以替代目前广泛使用的16C55x系列UART用于为8位、16位、32位MCU进行UART串口扩展。VK32系列8位并行总线接口UART产品采用了精简控制寄存器设计，并通过管脚复用减少了芯片管脚，简化的软件设计和PCB设计都更适合嵌入式系统需求。

       SPI接口总线系列产品为带有SPI接口的DSP、MCU实现同步SPI串口到异步UART串口的桥接和扩展，尤其针对目前广泛应用的DSP系统CONTROL ENGINEERING China版权所有，大多数DSP都只有同步串口CONTROL ENGINEERING China版权所有，只能用于与具有同步通信接口的外设进行通信。VK32系列SPI总线接口产品可以将一个SPI同步串行接口桥接/扩展成为1~4个通用异步串口，方便实现DSP和外设的异步串行通信。

       UART接口产品创新地实现了将一个标准3线UART扩展成为2~4个增强功能UART。芯片内置的UART扩展协议处理逻辑，无需其它的地址信号和控制信号线就可以实现多个独立配置的全双工串口扩展，为需要扩展串口的嵌入式系统提供了一个最简洁的解决方案。

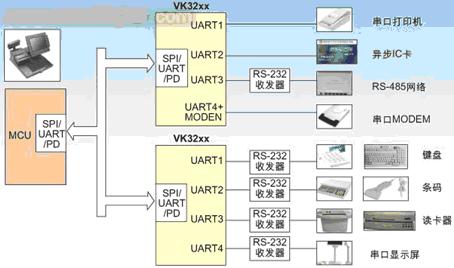

图2 VK32系列产品在嵌入式税控POS平台设计中的应用

       2. 支持高速传输。每个子波特率可以独立设置子串口最高通信速度可以达到920kbps(5V工作电压)，主机支持的SPI总线最高传输速率为4Mbps，主机8位并行总线的最高传输速率为10Mbps。

       3. 宽工作电压和低功耗设计。考虑到目前嵌入式领域中新型的DSP/FPGA的工作电压大多为2.5V，而大量的工业控制领域的MCU仍然需要在5V电压下工作，VK32系列UART设计的工作电压范围为2.5V~5.5V。同时，该系列芯片可以工作在自动休眠和唤醒模式下，有效地降低功耗。

       4. 完善的FIFO功能。每个通道独立的16级接收和发送FIFO，每个FIFO有4个可编程触发点设置。完善的FIFO功能可以进行发送/接收的数据缓冲，减少DSP/CPU对数据传输的操作，提高CPU/DSP的效率和数据传输的可靠性。

       5. 子串口通道具备软件或硬件自动流量控制，满足高速数据传输中流量控制的需要。

       6. 子串口具备可编程的硬件RS-485自动控制功能和自动9位网络地址识别功能控制工程网版权所有，大大降低处理器的负担控制工程网版权所有，尤其适用于
