概述

      为了能够给用户提供可靠的通信保证，移动通信系统的无线网络必须满足合适的性能指标。覆盖、容量、切换性能，都是衡量一个移动通信系统无线网络性能的关键指标（KPI）。对于TD-SCDMA系统CONTROL ENGINEERING China版权所有，需要在真实的无线环境下对网络的性能进行全面、深入的验证，同时由于TD-SCDMA采用了智能天线、联合检测、上行同步、接力切换、动态信道分配等关键技术，这对传统的网络规划和分析方法带来一定的影响，因此也需要通过测试来验证各项技术的综合效果CONTROL ENGINEERING China版权所有，为实际的网络建设积累一定的经验。

      TD-SCDMA无线网络的覆盖及容量测试

      无线网络关键性能指标（KPI）测试是无线网络运行和服务质量的直接验证www.cechina.cn，需要通过对特定区域（如城区、高速公路等）无线网络信号的参数指标进行客观的考察和评估，并对测试中发现的掉话、弱覆盖、干扰等问题进行分析并得出相应的解决方法。覆盖和容

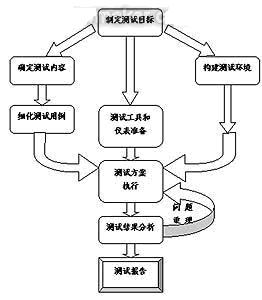

      无线网络关键性能指标测试应遵循客观科学的原则，由制订测试目标、确定测试内容、细化测试用例、构建测试环境、准备测试工具和仪表、执行测试方案、分析测试结果、问题重现定位、完成测试报告等多个环节共同组成。整体流程如图1所示。


      2.1 测试目标

      覆盖测试的目标是确定被测小区各种不同业务的覆盖范围，确定其网络覆盖范围是受限于上行还是受限于下行;通过测试，获得TD-SCDMA系统在使用智能天线条件下，在不同的传播环境条件及同频、异频组网条件下，其网络覆盖性能及相关的实际数据，为TD-SCDMA通信系统的网络建设提供一定的指导作用。

      容量测试的目标是得出TD-SCDMA小区在同频组网和异频组网条件下的最大用户数量，分析TD-SCDMA的系统容量在不同条件下的受限原因，分析基站的配置、终端的性能以及业务模型等各种因素对系统容量的影响，为系统的网络设计和规划CONTROL ENGINEERING China版权所有，网络建设和运营维护提供参考。

      2.2 测试网络环境

      用于测试的网络最小规模为一层蜂窝的网络结构，即有7个小区构成蜂窝覆盖，选择中心站点为主测小区。测试站型可分为全向站和定向站;测试环境可选择密集城区、一般城区、市郊和远郊等多种环境。

      2.3 测试系统和测试工具

      待测网络系统应处于正常工作状态，能满足多种业务（话音、可视电话、分组业务）的正常进行。RNC和基站除能实时进行数据采集外，还应具备OCNS(Orthogonal Channel Noise Source )的模拟加载功能，从而完成某些特定测试条件的构造。

      测试工具包括路测系统和网络侧测试仪表。路测系统是包括数据采集前端、全球定位系统GPS、笔记本电脑及专用测试软件等在内的一整套系统。网络侧的测试仪表主要由各个接口的协议分析仪组成，结合系统操作维护平台，获得系统侧的重要信息。通过与路测仪的记录联合分析，我们可以得到测试过程中在无线网络方面的完整信息，从而能够准确地得出测试结果，更方便对问题进行定位。

      2.4 测试内容

      2.4.1 覆盖测试

      在每个TD-SCDMA系统的覆盖区内控制工程网版权所有，分别在同频组网和异频组网的条件下，选择一个单小区进行覆盖能力的测试。

      覆盖测试对象包括P-CCPCH信道和各种业务信道。根据实际的网络设置，对P-CCPCH信道的测试采用无线信号全向发射;对业务信道的测试采用智能天线赋形发射。业务一般包括AMR 12.2 kbit/s、可视电话、PS业务（384 kbit/s下行、128 kbit/s下行、64 kbit/s下行和上行覆盖）等。
