随着我国经济的快速增长，作为支柱产业之一的建筑行业得到了迅速的发展，至使建筑电气市场进一步扩大。而松下、MK、奇胜等国外著名建筑电气公司凭借它们先进的技术设备和管理手段及其雄厚的资金，业已占据大部分中国高档建筑电气产品市场，迫使国内许多建筑电气生产厂家的产品退至中、低档市场。与这些建筑电气公司相比，国内建筑电气产品差距主要表现在：国产建筑电气技术档次低、外观质量较差、新产品开发速度慢等。而模具设计制造水平低、速度慢是导致这种结果的一个重要因素。
　　
        为了提高国产建筑电气的市场竞争力，迫切要求国内建筑电气厂家应依据企业的实际情况，积极引入CAD/CAM技术，研究开发和实施建筑电气模具CAD/CAM系统。建筑电气产品的特点为多品种、小尺寸、低表面粗糙度及高尺寸配合精度。它主要用模具成型。建筑电气模具多为注塑模和压塑模。研究开发和实施建筑电气模具CAD/CAM系统应解决好一些技术要点。下面将介绍杭州鸿雁电器公司模具CAD/CAM系统的

　　杭州鸿雁电器公司(以下简称为鸿雁公司)是国内著名的建筑电气产品专业生产经营公司。其主要产品为建筑电气(包括开关、插座、接线盒)，市场占有率居全国首位。长期以来，鸿雁公司的模具设计与制造主要依赖于外协厂。由于外协厂的模具设计与制造技术较弱，至使模型的设计、制造质量较差www.cechina.cn，生产周期较长。

　　面对市场竞争的加剧，公司决定走外引内研的技术路线，借助计算机网络技术，规划和实施模具CAD/CAM系统，来缩短模型设计和制造周期、提高模具质量。

    2　模具CAD/CAM系统的组成

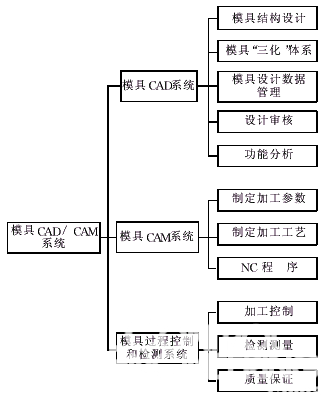

　　鸿雁公司模具CAD/CAM系统的组成如图1所示。

图1　鸿雁公司模具CAD/CAM系统的组成

　　鸿雁公司模具CAD系统引进了美国PTC公司的Pro/ENGINEER系列软件。为使CAD软件更大程度地帮助模具设计人员提高工作效率控制工程网版权所有，结合鸿雁公司的实际情况，在Pro/ENGINEER软件的基础上建立了模具的标准化、系列化、通用化体系，包括建立符合国家标准、企业标准的标准模具库、模具通用结构库及标准模架库，并进一步自行开发了模具设计数据管理子系统、设计审核子系统以及功能分析子系统。

　　模具设计数据管理子系统包括图号申请、设计文件归档、设计更改管理及工艺更改管理等模块。功能分析子系统负责给模具设计人员完成建筑电气模具刚度、强度校核、对设计模型进行装配及仿真、熔接线分析提供辅助性手段。

　　模具CAM系统负责整理加工参数和加工工艺，并进一步优化加工参数及加工工艺，进行计算机辅助工艺规程设计，生成模具加工NC指令。借助CAM技术就可以依据模具几何形状确定加工方法及刀路轨迹；依据待加工表面的曲面类型和精度要求CONTROL ENGINEERING China版权所有，综合考虑生产效率和切削工艺性，选择合适的刀具参数；并利用动态仿真程序模拟机床刀具加工零件的完整过程，检查数控编程中可能产生的错误，预先观察刀具切削加工的全过程www.cechina.cn，从而检验实际加工时是否过切、是否碰刀和扎刀以及加工方式是否合理，最后通过后处理将刀位文件转换为相应的代码来控制机床的加工。

　　模具过程控制和检测系统负责对工艺数据库、工艺规程管理、检测模具设计制造过程实施模具质量保证体系。该系统负责在Pro/ENGINEER系列软件的基础上，建立和管理针对鸿雁公司建筑电气模具的模具材料数据库、刀具数据库、精度数据库、切削用量库、机床数据库及夹具数据库。基于这些加工信息库，决定可行的工艺过程，确定工序组成及其顺序、加工余量工序尺寸切削参数，设计刀具运动轨迹及机床控制指令，以此来确保模具的制造质量。

3　模具CAD/CAM/DNC网络系统

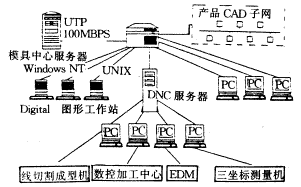

　　鸿雁公司模具CAD/CAM/DNC网络的总体结构如图2所示。

图2　鸿雁公司模具CAD/CAM/DNC网络系统总体结构

　　基于这种网络环境，建筑电气模具的设计制造过程如下(以建筑电气面板模为例)：

　　(1)从产品CAD子网获取建筑电气面板产品模型数据；

　　(2)模型CAD人员根据注塑工艺方案(包括塑料收缩率、分型面、加工余量、浇道布置等)，设计出三维实体特征表达的建筑电气面板应用模型。设计过程中可直接利用模具“三化”体系中的标准模具库、模具通用结构库及标准模架库，同时还可以根据相似性原则，检索及借鉴原有的相关模具设计；

　　(3)分析人员对此模型进行结构分析、熔接线分析及刚度、强度校核，同时由设计审核人员对模
