在所有的工业领域库存管理的精确测量是最基本的。HART通讯协议能保证公司的库存管理尽可能有效、精确和低成本。

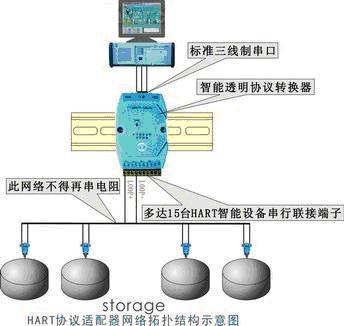

HART多挂接网络用于储罐液位和库存测量
储罐液位和库存管理是HART多挂接网络理想的应用项目。对于储罐液位的应用,HART网络每秒两个PV值的数字更新速率是足够的。通过减少从现场到控制室的电缆和所需要的I/O通道数,多挂接网络显然节约了安装费用。另外,在许多不允许昂贵的过程监视应用项目中也可以得到使用以进一步削减成本。
可以用HART/RS-232对用于液位测量的现场设备及其状态信息进行数字扫描。这些信息再通过Modbus通讯标准送到主机。多变量仪表因为可以提供多个过程测量值,例如液位和温度CONTROL ENGINEERING China版权所有,从而减少了电缆和所需要的对过程的穿透,因此可以进一步降低成本。
在一个罐区应用项目中CONTROL ENGINEERING China版权所有,在很大的地域上(超过30万平方米)装有84个计量罐和过滤器,采用HART多挂接网络和HARTRTU进行监视。HART结构只需要8根电缆连接84个罐,每根电缆上挂接10-11台设备。这将减少70多根长度超过500米的独立电缆。光电缆这一项,与传统的装置相比,预计可节约4万美元。同样www.cechina.cn,RTUI/O 的数目也减少了,也降低了附加硬件及其安装的费用。总安装成本大约为传统4-20mA装置的50%。
利用HART通讯精确测量地下石油的储存量
地下盐窖经常被用来作天然石油的储存。一个客户把油从驳船上泵入储存窖,用超声流量计记录总流量。当从窖内取油时,通过电磁流量计将盐水注入窖内。测量向两个方向流动的盐水和天然石油控制工程网版权所有,利用HART通讯协议精确地报告DCS,DCS跟踪流速和总量以保持窖内的压力在一定值。
污水处理厂的升级
德克萨斯污水处理厂用HART系统代替需要每天去抄表的独立的流量计和矩形记录仪室外站。具有HART通讯能力的电磁流量计以多挂接方式接在HART RTU上,从而组成了一个低成本的SCADA网络。采用HART技术降低了系统和电缆的成本,提高了测量精度www.cechina.cn,消除了花费时间的模拟校验程序。
由11个HART多挂接网络组成的系统用来连接45台分布在各个工厂区的电磁流量计。每一台流量计将流速和累计值通过HART网络进行通讯。多挂接网络取消了对附加硬件和PLC编程的需要,并提供了更为精确的累计值。复杂而昂贵的系统集成所产生的问题也将消除,例如,不再需要在主机和现场PLC之间考虑累计值的时间同步。
由于将输入卡的数目从45块(点对点)减少到11块,从而使多挂接网络进一步降低了安装成本。因为能够访问仪表诊断信息和状态数据,所以维护也变得简单了。
