随着设备联网能力和智能化的提高,工控领域中企业通过网络将设备层、控制层和管理层紧密连接的潮流如火如荼。从传统的串行和4-20mA通信方式到现场总线、工业以太网和无线通讯的转变正在潜移默化的进行中。很多供应商都感到新型工业网络越来越被用户所接受,许多用户开始准备将现有网络进行升级。

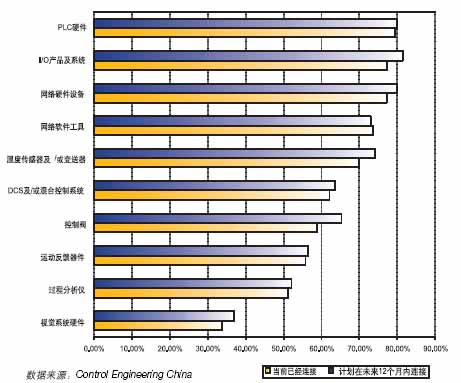

图1:工业网络设备互联性的现状和计划
2006年2月至5月期间,Control Engineering China通过互联网对读者进行了问卷调查,他们涉及了工业网络产品的选型、推荐和购买人员。随后,Control Engineering China对16
在合格的反馈者中,21%用于连续处理和批处理,18%的反馈者将网络用于诊断、测试和维护,13%用于监控和数据采集系统(SCADA),用于运动控制和机器人设备的占12%,用于机器控制和计算机数控(CNC)的占12%,用于商务管理的占11%。本次调查中发现工业网络使用的宽度和深度都已大大拓展了。
更多设备联入网络
许多用户将大量各种类型的设备连接到工业网络上,而且,计划在未来12月内联网的用户人数超过了已经将设备联网的用户数。
调查结果还表明,最为普遍的联网设备类型是PLC硬件,其后依次是:I/O产品和系统(77%)、网络硬件设备(77%)和网络软件(74%)。目前有79%的反馈者报告连接PLC硬件到网络,明年有80%的用户制定这样的规划。
与此趋势相同的是,有62%的反馈者报告将DCS及/或混合控制系统连接到网络,在未来的12个月CONTROL ENGINEERING China版权所有,规划连接到网络的DCS及/或混合控制系统将上升到64%。现在有70%的用户连接温度传感器及/或变送器到网络CONTROL ENGINEERING China版权所有,在今后12个月,有此规划的有74%。视觉系统硬件将由34%上升至37%。控制阀也将由58%飙升至65%。
工业网络市场潜力巨大
反馈者中,当前使用4-20mA将设备连接到网络的用户将在规划中减少该种通信方式的使用控制工程网版权所有,由现有的73%下降到69%,并预计在明年继续下降4个百分点到65%。
越来越多的用户将自己的设备和应用程序联网,但目前使用的主要联网方式仍然是串行和4-20mA等传统通信方式,也有一些用户计划将来更多地使用其他协议。目前使用较多并且增长最快的网络协议是HART,它在今后的12个月内由40%上升至49%。现场总线,工业以太网和无线通讯的竞争力和应用潜力不容小觑。

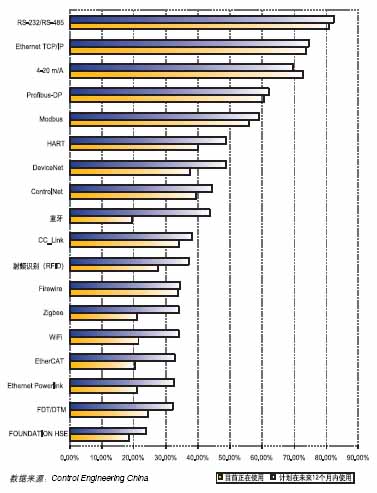

图2:正在使用和将要使用的联网方式
应用最广泛现场总线是Profibus-DP和Modbus,目前正在使用的比例分别达到61%和56%,并预计在未来12个月内达到62%和59%。同时,DeviceNet、ControlNet和CC-Link协议也有37%、40%和34%的用户正在使用,并且这一数字将在明年上升至49%、45%和38%。
工业以太网中应用最为普遍的Ethernet TCP/IP协议有74%的用户正在使用,并且还将在明年上升两个百分点。有21%的反馈者表示他们目前正在使用Ethernet Powerlink,还有32%的反馈者计划在未来12个月内采用该技术。类似地CONTROL ENGINEERING China版权所有,EtherCAT和Foundation Fieldbus HSE也
