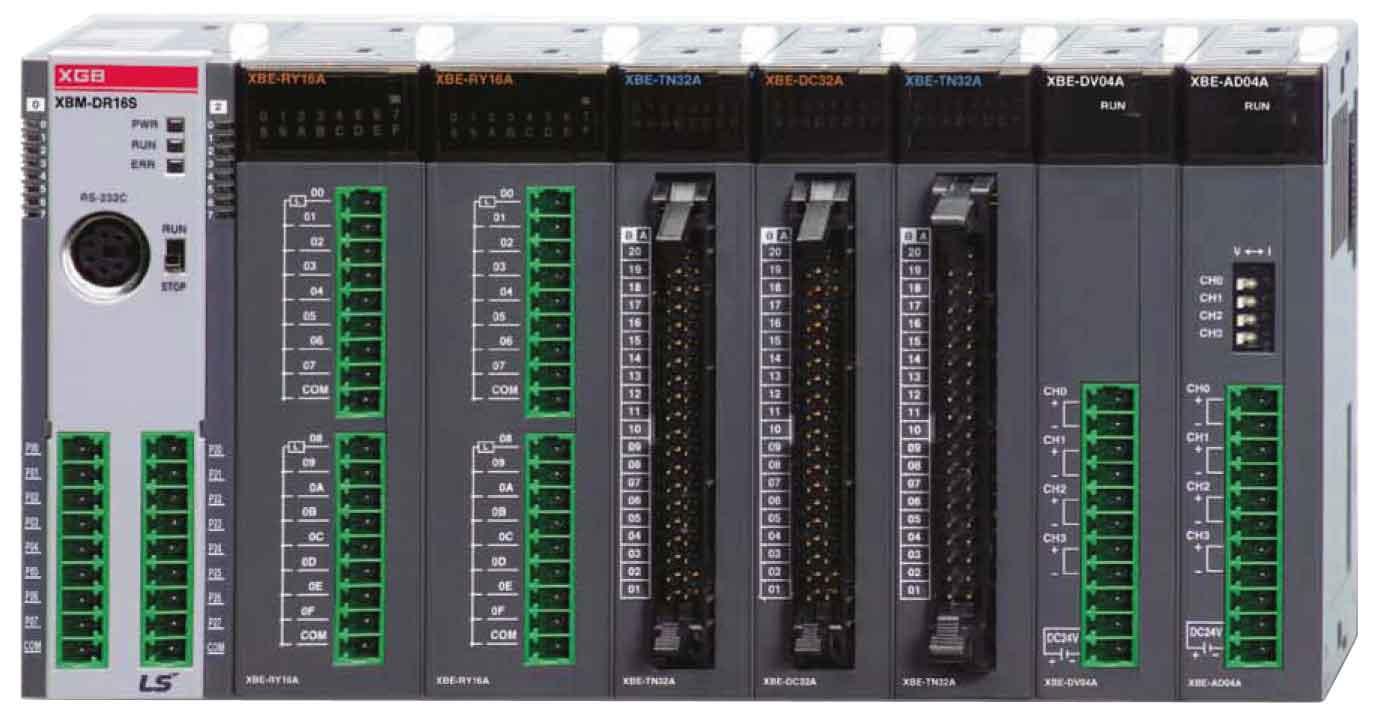

展望小型单元式PLC（MK120S系列）的发展方向，LS产电开发出新一代小型PLC—XGB系列。该款PLC开关量容量预计最大是480点I/O。目前出品成品最大开关量为256点I/O。（如下图所示）


点击看原图



       1、主要特点：
　　小型模块式PLC，24V供电，最多可扩展7个模块，体积小，结构紧凑（90cm*30cm*60cm），整套PLC最长24CM，最小17CM。

　　CPU运算速度快，处理速度160ns/步，程序容量10K步，具备浮点运算功能，自带最多32点开关量（直流24V输入/晶体管输出）；内置编程口/RS232C/RS485各1个通讯通道；4通道20KHZ高速计数功能；2通道100KPPS高速脉冲输出；16路正反双向PID回路控制；支持以太网通讯功能；强大的监控编辑软件XG5000。

      2、主要模块：
　　CPU：XBM-DR16S， 24V供点

，8入8出(继电器)。
　　 XBM-DN16S， 24V供点控制工程网版权所有，8入8出(晶体管)。
　　 XBM-DN32S， 24V供点控制工程网版权所有，16入16出(晶体管)。
　　扩展：XBE-DC32aCONTROL ENGINEERING China版权所有，32点直流输入。
　　 XBE-TN32aCONTROL ENGINEERING China版权所有，32点晶体管输出。
　　 XBE-RY16aCONTROL ENGINEERING China版权所有，16点继电器输出。
　　 XBF-AD04A控制工程网版权所有，4通道模拟量输入（电流/电压）。
　　 XBF-DA04aCONTROL ENGINEERING China版权所有，4通道模拟量输出（电压）。
　　通讯：XBL—CU41aCONTROL ENGINEERING China版权所有，RS422/485通讯通道。
　　 XBL-EHTaCONTROL ENGINEERING China版权所有，以太网模块。

       3、主要性能/功能
　　aCONTROL ENGINEERING China版权所有，HSC功能，4通道20KHZ高速计数功能，可以对编码器反馈回的信号进行处理CONTROL ENGINEERING China版权所有，同时具备循环计数、预设功能、转速计算(RPM) 功能、比较输出功能等。
　　b，位置控制功能，双通道100KPPS高速脉冲输出，直线差补功能，位置联动/速度联动运行，30步数据可以进行顺序控制。
　　c，超强通讯功能，连接通讯模块最多5个通讯通道，CPU内置LOADER编程口/RS232C/RS485，扩展RS422/以太网模块。
　　d，强大的软件功能控制工程网版权所有，增加了模拟量寄存器(U)和索引寄存器(U)，使HSC，位置控制，通讯以及模拟量编程表格化，无须梯形图编程，通过表格可以实现程序，同时具备强大的监控功能，不但对设备、模块、网络进行监控，同时对数据的变化、脉冲数变化进行坐标趋势模拟，并以表格或图片的形式进行保存。

      4、附件
　　针对XGB的一些模块的插针式接口，推荐使用LS的远程连接模块，可以使整个配线过程更加简单化，方便化并使控制柜整齐、简洁。如图示：

点击看原图
