汽机保护系统是一个汽轮机安全监控及辅机联锁系统,常规的保护是用继电器用硬接线连接,可靠性较低www.cechina.cn,信号的改动比较麻烦。PLC是采用积木式结构,以及模块化的软件设计,使得系统安装和现场接线简便CONTROL ENGINEERING China版权所有,并可按积木方式扩充和删减其系统规模。
1、引言
汽机保护系统是一个汽轮机安全监控及辅机联锁系统,它能在汽机正常工作、启动和停止运行方式下,连续监视汽机的运行参数及状态,并且进行逻辑运算和判断,通过联锁装置使设备按照既定的合理程序完成必要的操作或未遂事故,以保证汽轮机的安全。它在防止运行人员操作事故及系统故障情况下引起的安全事故方面起着非常重要的作用。
常规的保护是用继电器用硬接线连接,可靠性较低www.cechina.cn,信号的改动比较麻烦。PLC是采用积木式结构,以及模块化的软件设计,使得系统安装和现场接线简便CONTROL ENGINEERING China版权所有,并可按积木方式扩充和删减其系
2、系统方案设计指导思想 (2) 电源冗余化 直流电源 24V DC电源采用双套高频开关型直流电源控制工程网版权所有,其过流等保护功能齐全,允许输入电压波动范围大,输出稳定性好;各单元单独供电,进一步提高供电可靠性,一旦工作电源出现故障www.cechina.cn,另一路电源立即无间断自动投入运行,不会对系统正常工作产生影响。 (4) 系统的基本功能 开关量输入/输出、内部中间继电器、锁存继电器、计时/计数器、移位寄存器、四则运算、比较运算、二进制与十进制转换、跳转和强制I/O等。 (5) 应用灵活 其标准的积木式结构,以及模块化的软件设计,使得系统安装和现场接线简便CONTROL ENGINEERING China版权所有,并可按积木方式扩充和删减其系统规模。由于它的逻辑、控制功能是通过软件完成的,因此允许设计人员在没有硬件的情况下进行“软设计”工作,从而缩短了整个设计、生产、调试周期。 (6) 外围支持设备完善 具有完善的外围支持设备,如编程器、计算机和打印机等。 (7) 操作方便,维修容易 系统采用电气操作人员习惯的梯形图编程,使用户能够方便的读懂程序,操作人员经过短期培训就可以通过操作面板实现对系统的全部操作。 (8) 缓冲隔离 系统各种设备的I/O接口均采用光电隔离技术进行缓冲隔离。 (9) 高开放性 系统可扩展上位机进行事故追忆,逻辑图、模拟图、棒图、趋势图及相关控制参数的显示,键盘、鼠标、触摸屏操作等。 3、系统结构 系统采用管理层—控制层—设备层的递阶控制网络结构,如附图所示。设置有: (1) 管理层:工程师站 管理层是基于Windows环境下开发的开放式、模块化、可扩展的系统,选用控制主机/服务器,提供管理软、硬件平台,通过接收来自控制层的信息,汇集和检测汽机的各种实时数据,并对它们进行相应计算,实现专家控制策略,发布命令下达到控制层对现场设备进行控制。
(1) 高可靠性 系统采用西门子S7系列PLC为核心,硬件集成度和系统可靠性极高。
交流电源 系统允许输入两路交流电源,一路来自厂用UPS电源,一路来自厂用电(保安段)。
(3) 冗余化设计 系统采用冗余化设计,用户可以在不更改系统任何配线的情况下增加功能:采用双PLC配置控制工程网版权所有,实现自动切换。

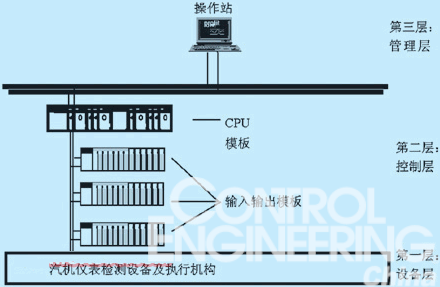

附图 控制系统网络结构图
(2) 控制层:汽机控制站
(3) 设备层:汽机仪表检测设备及执行机构。
