摘要：提出了一种以CAN总线为通信工具,DSP 芯片为控制器的主处理器和双位置传感器的反馈结构,配合主控计算机和底层控制器双层反馈的控制方式,适合于仿人步行机器人的分布式运动控制系统。整个控制系统结构灵活、功能强大、工作稳定可靠,可以显著提高仿人机器人的运动性能。
关键词：仿人机器人;运动控制器;CAN总线;DSP

一、引言

       机器人研究是自动化领域最复杂、最具挑战性的课题,它集机械、电子、计算机、材料、传感器、控制技术等多门学科于一体,是多学科高技术成果的集中体现。而仿人步行机器人技术的研究更是处于机器人课题研究的前沿,它在一定程度上代表了一个国家的高科技发展水平。运动控制系统是机器人控制技术的核心,也是机器人研究领域的关键技术之一CONTROL ENGINEERING China版权所有,在机器人控制中具有举足轻重的地位,因此,各研究机构都把对机器人运动控制系统的研究作为首要任务。

       动作协调、具有一定智能、能实现无线实时行走已经成为当今机器人发展的主题。随着以电子

计算机和数字电子技术为代表的现代高技术的不断发展CONTROL ENGINEERING China版权所有,特别是以DSP为代表的高速数字信号处理器和大规模可编程逻辑器件（以CPLD和FPGA为代表）的广泛应用,机器人运动控制系统也从以前单一的结构和简单的功能向着结构化、标准化、模块化和高度集成化的方向发展,采用开放式体系结构已经成为该技术发展的一种必然趋势。本文作者正是顺应这一趋势,设计出一种多功能分布式仿人机器人运动控制系统。

二、控制对象与要求

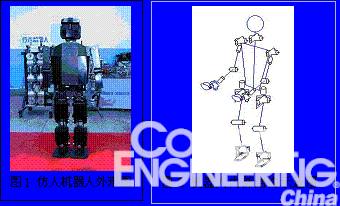

       我们以国防科技大学机电工程与自动化学院机器人教研室最新研制的新一代仿人步行机器人为研究对象（其外形如图1所示）。该机器人高约1.55m,重约65kg,使用电池供电,无需外接电源和控制信号线,可以实现无缆行走,还可以完成人的腿部、手部和头部的一些基本动作,已经初步具备了人类的外形  特征。

       这台新型仿人机器人一共具有36个自由度（如图2所示）,其中上肢12个,下肢12个,头部2个,手部10个;下肢各个关节有位置传感器CONTROL ENGINEERING China版权所有,足部有多维力/力矩传感器;具有视觉传感、语音控制系统以及无线遥控模块;整个控制系统、电源集成在机器人本体上。为了使之真正具有“仿人”的特点,控制系统必须能够完成包括运动控制与规划、视觉感知处理、语音识别和其它环境感知在内的多种功能。其中,运动控制是整个控制系统的关键,它必须能够满足以下要求：

    （1）系统集成度高、体积小、重量轻、功率大、效率高和机载化。
    （2）各个模块之间的连接简洁,便于安装和维护。
    （3）控制器应具有良好的动态响应和跟随特性,稳态误差和静态误差小。
    （4）系统集成在机器人本体上,电磁干扰较强,必须具有较强的抗干扰能力。
    （5）各部分的数据交换必须实时有效和准确可靠。

三、动控制系统设计

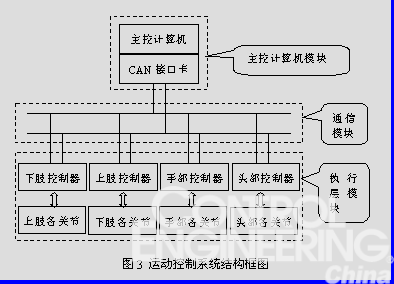

       根据以上要求,我们设计了一种基于CAN现场总线的新型控制结构。整个控制系统采用集中管理分散控制的方式,按照控制系统的结构和功能划分为三层：组织层、协调层、执  行层。其中,组织层由机器人本体外的一台工作站组成,主要负责实现人机交互、无线通讯、语音、视觉以及宏指令生成等功能,属于智能控制范畴,本文不做深入探讨;协调层和执行层都集成在机器人本体上CONTROL ENGINEERING China版权所有,完成具体的控制任务,属于物理控制范畴,是我们通常意义上的控制系统,其具体结构如图3所示。

1、主控计算机模块

       主控计算机要求体积小、运算速度快,通常采用小板工业控制计算机,同时配备液晶显示器和自制专用功能键盘,主要完成在线运动规划、动作级运动控制、语音交互控制、视觉导引控制以及人机交互等功能。它接受本地传感器的信息,根据一定的控制算法和任务要求,实时生成关节轴系的任务规划数据并通过数据传输总线送至各底层运动控制器。

2、通信模块



       主控计算机和各控制器之间采用CAN总线进行通信。CAN（Controller Area Network）总线是应用最为广泛的一种现场总线控制工程网版权所有,也是目前为止唯
