摘 要:随着生活水平的提高,人们越来越重视自身的身体健康,更热衷于参加各种体育运动,其中借助跑步机进行锻炼www.cechina.cn,其运动形式简单www.cechina.cn,适合在家庭或者健身房室内使用。本文对台达变频器在跑步机控制系统中的应用相关问题作了简要讨论。
Abstract: With the improvement of living standard, people care more and more about health and keen on taking all kinds of sports. Using treadmill to do physical excise is suitable in indoor and gym as the simple excising form. The article briefly discusses the application of Delta inverter in treadmill control system.
Key words: Treadmill Inverter Control system
1 引 言

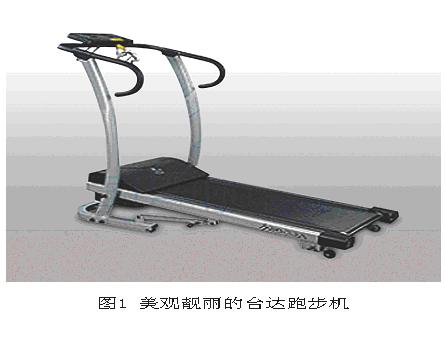

用跑步机比在户外路面上跑最大的好处就是跑步机提供了避震效果,大量消除了每一步伐的反作用冲击力,保护了你的膝盖关节,因此近年来倍受欢迎。跑步机的基本功能就是构建一条运动的跑道(跑步带),跑道的运动方向与运动者的跑动方向相反,但速度必须自动保持一致,这样就使得运动者能够在原地进行跑步锻炼了。如果说马达是跑步机的心脏,那么机电系统的功能就是跑步机的心肺功能。完善的机电系统,可以充分地发挥马达的功率效能。跑步机所使用的机电系统也在与时俱进,由早期的SCR系统发展到目前的PWM系统。现在市面上的跑步机大都使用PWM系统,比起旧式的SCR系统,现代跑步机的跑感更佳,跑起来更平畅自然CONTROL ENGINEERING China版权所有,应用台达变频器研制的跑步机如图1所示。
2 台达跑步机专用变频器的特点
变频器是跑步机的核心,与市场上其它跑步机相比,台达生产的跑步机专用变频器针对性强,完全符合跑步机的运行特性,该变频器在以下几个方面有其独特的优势。
1) 提供较宽的载波频率范围
由于使用环境以及使用对象的特殊性,跑步机的控制性能有区别于其它电机控制的特殊要求。跑步机一般的使用环境是在室内,对于静音也有特别的要求。跑步机以马达带动驱动皮带,再透过滚筒来运转跑步带,这一系列的机电及机械运作过程,会产生一定的声响。如果使用变频器来控制电机,电机在运转的过程中会发出一种高频的啸叫声控制工程网版权所有,这种啸叫声称为电磁噪音。该种噪音容易使人产生焦躁的情绪,而且这种噪音一般很难被其它声音掩盖。消除噪音的方法是调整变频器的载波频率,通常能够调整的最大值为15kHz。在其它的环境中,将载波频率调整到最大(15kHz),就可能满足使用者的要求,这时电机发出的噪音并不明显。现在各生产厂家对于机械部分都采取了一些防噪的措施,因此跑步机使用的环境背景噪音都比较小,这就使得原本在其它场合不是很明显的电磁噪音特别的刺耳。针对这种特殊需求,台达跑步机专用变频器将载波频率的可调整最大值上升到16kHZ,再一次降低了电机发出的噪音分贝,使得运动者能够在更加良好的环境中锻炼身体。
2 控制方式为SPWM,提供无速度矢量控制方式
该控制方式在不需要外部转速反馈的情况下(对于外部接线没有任何增加),可得到比较硬的机械特性。矢量控制方式的运用,使异步电动机的低频工作特性达到了十分完美的地步,与直流电动机相比,已经毫不逊色了。在低频力矩方面CONTROL ENGINEERING China版权所有,能够提供5Hz时150%的额定输出力矩。
