本文以河北唐山某陶瓷厂的一条隧道窑为案例，介绍其控制系统的实现过程。

        一、引言
       隧道窑是一种连续式窑炉，主要用于陶瓷建材、日用陶瓷等烧制，就其结构而言主要由预热区、高温区、急冷区和缓冷区组成，隧道窑的控制涉及风机的控制、温度的检测、压力的检测，温度的控制、压力的控制以及其它控制。将CAN总线技术应用在隧道窑控制系统，可以很好地满足温度和压力实时控制的要求，系统通信速率高、稳定性强，而工业级人机界面的参与，使得控制系统更加直观化，易于用户使用和操作。下面以河北唐山某陶瓷厂的一条隧道窑为案例，介绍其控制系统的实现过程。

       二、控制对象
       此窑是一条80m长的燃气隧道窑，共有温度检测点20个（K分度12个，S分度8个），其中10个温度点受控控制工程网版权所有，压力检

测点2个，10个燃气执行器，10只烧嘴火焰检测，风机有：排烟风机2台（一用一备）、助燃风机2台（一用一备）、急冷风机2台（一用一备）、缓冷风机2台（一用一备）、抽热风机2台（一用一备）、窑头窑尾气幕风机各1台。10点温度控制是通过控制执行器阀位大小，改变燃料注入多少，从而使温度稳定。2点压力控制通过调节排烟风机和急冷风机转速来控制，实际上调节排烟和急冷变频器频率来控制压力。此外还有风机连锁，烧嘴熄火报警及各类故障报警。

       三、窑炉控制系统的组成
      本控制系统由3台嵌入式PLC（EASY-M2416R）、2台CAN-AD1216、1台CAN-AD1208、1台CAN-DA1208等部分组成。其中www.cechina.cn，嵌入式PLC用于逻辑开关量的控制，PID运算，以及通过CAN总线与下级的模块进行通讯；温度采集模块CAN-AD1216用来完成20点温度模拟量的采集；压力采集模块CAN-AD1208用来采集2点压力信号；模拟量输出模块CAN-DA1208用来控制风机变频器。

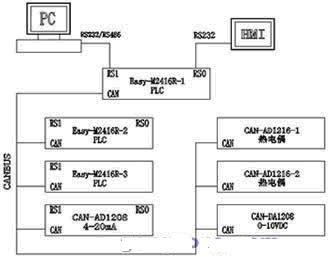

    下面为系统框架图：


      作为本系统的控制核心嵌入式PLC Easy-AD1216，下层网络采用CAN总线来进行通讯，对上分别用RS0口与HMI（人机界面），RS1口与计算机进行通讯。其特点如下：

      1、有比较强大的通讯功能
      一路CAN总线接口在应用层作了标准规划，凡遵循该标准的CAN总线设备，可以通过CANSET软件设置CAN网络配置文件，并下载固化到EASY-M2416R中，就可以把该设备映射到CAN网络中。CAN总线由于具有良好的实时性、可靠性、抗干扰能力及检错能力控制工程网版权所有，所以在一些条件比较苛刻的场合里广泛应用。

      另外，串行口 RS0可用于梯形图程序及上位机的监控，还可以与人机界面通讯；串行口RS1可用于下载CANSET软件生成的CAN网络配置文件CONTROL ENGINEERING China版权所有，还可以通过RS485网络连接第三方设备控制工程网版权所有，如PC、三菱PLC。由于各个网络都是独立的，同个PLC在连接多个模式的网络也不会受影响。如此多样的通讯模式，确实为用户提供了更多的灵活性。

       2、有和三菱相当的运算速度和几乎完全兼容的开发环境
        经过测试，基本指令的运算速度在0.5u/步以下，和三菱FX2系列的PLC相当，这对于控制要求不是很高的用户来说已是足够了。它的梯形图以及指令和三菱PLC的也是完全兼容，并且都能在三菱编程软件里很好的运行。这对于使用过三菱PLC的用户来说减轻了很多的困难。

     3、独立开发的CAN总线互联CANSET软件
     CANSET软件能很轻松方便的完成通讯设置。设置内容包括：网络设备总数、网络设备地址、网络通讯数据的内容、网络数据通讯速度等。它还能根据用户的需要，灵活设置每个设备的任务级别，以保证网络资源的合理分配。处于下层网络的AD和DA，以及Easy-M2416R设备，遵循CANBUS协议的接口
