系统特点

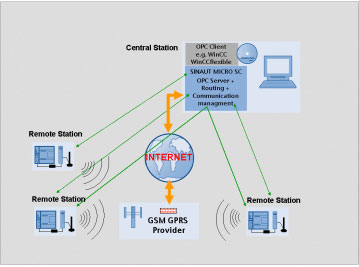

------ 本系统由SINAUT MD720-3 GPRS调制解调器、天线和GPRS通讯管理软件SINAUT MICRO SC (集成OPC Server)等组成，实现S7-200 PLC的GPRS(GSM移动无线网络)无线连接。该系统适用于S7-200 224、226等型号的PLC，主要特点如下：

• 系统完整：该系统包括GPRS调制解调器 MD 720-3，通讯软件SINAUT Micro SC和天线等。SINAUT Micro SC软件集成有OPC服务器，可透明提供远程站的所有过程数据，并可在中央站进行分析。

• 开放透明：所有远程站都具有远程服务功能，可通过短信自动向服务人员提供信息。

• 成熟可靠：借助于四频调制解调器，可在全球范围内使用经由GPRS网络的GSM移动服务。

• 高性价比：使用SINAUT Micro SC软件，可经济地实现所有子站与子站间的双向数据传输。

• 运行优化：GPRS和因特网有效地缩短了数据传输时间，持续在线CONTROL ENGINEERING China版权所有，并且仅依据传送数据量收费。



应用领域

------ 该GPRS解决方案特别适用于以下领域：

• 水及污水处理行业

• 石油和天然气

• 供热网络

• 交通运输系统

• 露天煤矿开采

• 能源供应与分配

• 自动售货机

• 建筑、智能广告牌、气象站、灯塔、浮标以及分散式发电设备(如风能和太阳能发电站)

• 连接自动化系统的移动设备，例如导轨机车、特殊车辆、复杂建筑设备、岛屿和海岸舰船

• 需要高性价比的故障报警系统的行业等

MD 720-3 的功能及特点


• Quadband GSM (850/900/1800/1900 MHz)；

• GPRS Multislot Class 10 (传输能力：上载速率为13.4 - 27 kbit/sCONTROL ENGINEERING China版权所有，下载速率为40 - 54 kbit/s)；

• 通过GPRsCONTROL ENGINEERING China版权所有，自动建立并且保持与互联网的在线连接(基于IP)；

• 基于IPwww.cechina.cn，与运行在PC上的SINAUT MICRO SC应用程序(路由服务器和OPC server)进行数据交换；

• 通过SINAUT MICRO SC的路由功能，与其它MD720-3调制解调器进行数据交换；

• 工作过程中，在GPRS和CSD(调制解调器工作方式)间进行切换；

• 使用AT命令可以控制CSD和GPRS连接；

• 通过GSM服务，发布SMS和传真消息(通过SMS)；

• 保护S7-200的数据访问，同样适用于通过手机供应商网络(此网络没有为调制解调器提供公共和固定IP地址)进行访问时。

SINAUT MICRO SC软件的功能及特点

------ SINAUT MICRO SC是用于上述GPRS系统的专用软件包，包括3个部分：

• OPC Server

• 连接管理器

• 功能块软件库

  该系统具有以下功能特点：


• GPRS的OPC Server可以建立多达256个SIMATIC S7-200站点与控制中心的连接

• 通过GPRS和互联网与S7-200 PLC建立连续的双向无线"online"连接

• 通过路由功能，建立S7-200站点间的GPRS通讯

• 清晰的窗口布局CONTROL ENGINEERING China版权所有，用于监视已连接GPRS通讯伙伴间的通讯连接

• 高效的报文帧结构优化了通讯，从而降低GPRS通讯的费用

• 采用加密传输方式，避免数据受他人操纵和窃听

• 每次安装需要一个许可证

• 英语操作界面，英语、德语和中文文档

• 可在下列操作系统安装软件许可证：Microsoft Windows XP Professional、Windows 2003 Server、Windows 2000 Professional/Server

 天线ANT794-4MR

• 全向天线，用于GSM/GPRS网络

• 采用塑料管对天线进行保护的防风雨设计，允许户外安装，以增强场强度

• 适用于Quadband

• 可以使用电缆直接连接到SINAUT GPRS调制解调器。
