第一章 引言
　　
    矿热炉工业实际应用中主要用于生产硅铁、锰铁、工业硅、硅锰、铬铁、电石等，由于配套电气控制较为简单CONTROL ENGINEERING China版权所有，一般智能控制的因素较少，基本上谈不到自动化程度，现场都是人为调节控制，根据操作电流变化而变化，这样必然产生与工艺标准要求滞后的电量反应，因此，对矿热炉的效能产生很大影响，造成功率因数低、电耗高、生产成本高的明显缺点。固然造成这些因素有一部分是因为设备、原材料、生产工艺造成的，但是绝大部分是因操作因素导致。相比国外进口同类设备，机械设备技术基本上已经消化，还存在个别关键设备技术有待提高和消化外，电气上自动化程度低是普遍现象。存在这个现象通常认为是此类系统没有必要提高设备自动化，另一个因素就是节约成本，再加上国内部分原材料在质量上的不过关，势必造成整个设备系统的低效率。
　　
    自2004年国务院为了整顿西部环境污染、彻底强制关闭能耗大、效率低、小容量企业，促进西部地区可持续发展战略以来，矿热炉企业用户不得不面临更残酷的现实，依靠产品竞争力来赢得市场，就变得尤为重要。这样一来，扩容、降耗、提高

    第二章 系统配置
　　
    该套电气系统是配套某电石厂13500KVA电石炉，由于资金限制，该套电气配置仅增设了PLC和LEODO人机界面等智能化单元CONTROL ENGINEERING China版权所有，以提升整套电气系统的自动化程度和系统可靠性。PLC完成所有电气联锁、动作，以保证电气系统的正常运行，LEODO人机界面完成各种电气参数的远程数据采集、数据存储、数据运算、趋势拟合分析和数据输出等功能。该系统包含的控制有电极控制、电极压放控制、液压系统控制、高压联锁控制、变压器调挡联锁控制、报警保护控制、远程数据采集输出、上位人机动态显示及交互等功能。

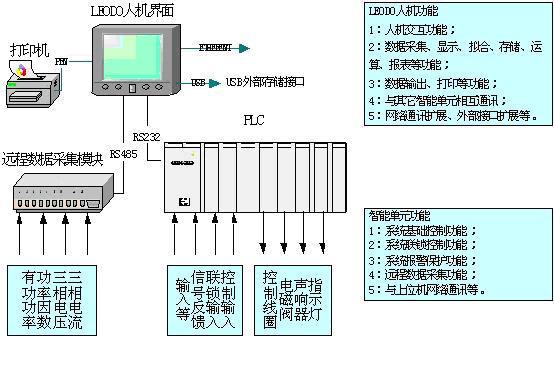

    系统配置图

    第三章 系统特点
　　
    系统网络虽然单元较少，但具备了实现电气控制自动化的所有功能。
    LEODO人机界面具有丰富的网络和通讯接口。一对标准RS232和RS485串行总线通讯接口，根据外接智能单元通讯形式的不同，可以连接RS232或RS485控制工程网版权所有，通过RS485总线可以扩展连接更多的智能设备。一个标准并行输出接口，可以外接打印等输出设备。一个ETHERNET接口，可上传下载工程文件，并可以扩展多台以太网络设备实现数据共享。一个USB接口支持标准USB协议的外接设备CONTROL ENGINEERING China版权所有，实现数据输入输出交换功能。还有其他VGA、AV、AUDIO等多种接口，丰富设备连接和扩展。
　　
    LEODO人机界面屏幕触摸功能，节省了硬键盘，又节约了空间。64M真彩色液晶显示屏，使得工程界面更加柔和鲜明。
经实践应用，LEODO人机界面外壳虽然采用了工程塑料，抗干扰性却能胜任矿热炉恶劣工作环境。
　　
    PLC选用OMRON CJ1M，远程数据采集模块选用研华ADAM 4000系列。PLC通过RS232与LEODO COM1口相连，ADAM通过RS485与LEODO COM2相连，LEODO人机界面设定数据更新频率500MS时，采样数据的快捷性、准确性，既满足了生产数据需要，又保证了各个通讯设备的稳定。
　　
    实践证明本次将嵌入式工控应用于矿热炉复杂工业场合，无疑是一次成功尝试，并为以后的工程应用提供了丰富的经验。

     第四章 画面功能介绍

    主界面

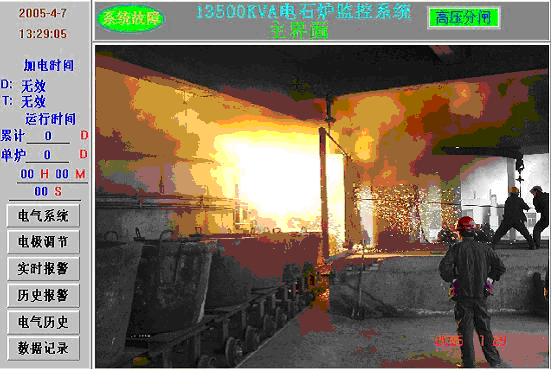

    人机监控运行后首先进入主界面，主界面由三部分组成：左侧为窗口切换栏，内容显示当前日期、当前时间、系统加电日期和时间、运行累计时间、单炉累计运行时间、共计累计运行时间等；其它监视窗口切换标识按钮，有电气系统、电极调节、实施报警、历史报警、电气历史数据监视、数据记录窗口等六个子窗口组成，在任何时候窗口切换栏均显示在整个界面的最左侧。标题拦显示本项目工程名称，动态显示各子界面的名称www.cechina.cn，系统关键的高压通断状态和系统故障状态显示。子窗口显示区用来显示各子界面的动态内容。

    电气系统
    电气系统界面系统显示了设备运行的关键参数，多数情况下通过监视该界面即可完成系统控制的正常运行。内容包含了系统功率、功率因数、三相电压、三相电流、
