一、前言
用无线电台方式实现远程数据采集、监视与控制,相对于架设专用电缆(或光缆)、租用电信专线等,具有造价低廉、施工快捷、运行可靠、维护简单等优点。
深圳华夏盛公司SCADA系列数字电台采用数字信号处理、纠错编码、软件无线电、数字调制解调和表面贴片一体化设计等技术控制工程网版权所有,具有高性能、高可靠及抗干扰能力强等特点,电台提供标准RS-232数据口可直接与计算机、RTU、PLC、GPS接收机、数码相机、数据终端等连接,传输速率达19200bpswww.cechina.cn,误码低于10E-6(接收电平-110dBm时),发射功率0.5-25瓦可调节www.cechina.cn,任何型号电台可设置为主站或远程站使用,无中转通信距离达50公里以上,能适应室内或室外的恶劣工作环境。电台数据和话音兼容,可工作于单工、半双工、时分双工TDD、全双工方式,收发同频或异频中转组网,并具有远程诊断、测试、监管功能,满足各行业调度或控制中心与众多远方站之间的数据采集和控制。

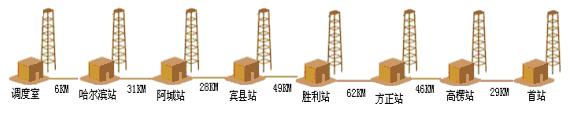

哈尔滨市输气公司负责气化厂向哈尔滨输送煤气,管线
二、系统结构

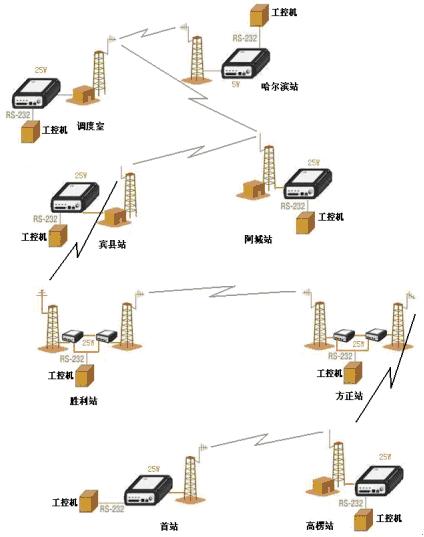

根据输气管线和分输站点的分布及各处地形等实际情况,经过初步实测和综合考虑微波设备投运情况,确定调度室、哈尔滨站、阿城站、宾县站、高楞站、首站均配WDS 2710电台、全向高增益天线。为保证可靠通讯,其中调度室、阿城站、宾县站、高楞站、首站均配25W电台,哈尔滨站可配5W电台。胜利站与方正站之间由于距离较远、地形较复杂,原来微波通讯时在两个站之间有中继,现因中继没有现成供电系统,本方案经实测确定两站之间不用中继,每站用25W电台配高增益定向天线CONTROL ENGINEERING China版权所有,能够保证稳定可靠通讯。其系统结构如下图所示:
