一、引言

    隧道窑是一种连续式窑炉www.cechina.cn，主要用于陶瓷建材、日用陶瓷等烧制控制工程网版权所有，就其结构而言主要由预热区、高温区、急冷区和缓冷区组成，隧道窑的控制涉及风机的控制、温度的检测、压力的检测，温度的控制、压力的控制以及其它控制。将CAN总线技术应用在隧道窑控制系统，可以很好地满足温度和压力实时控制的要求，系统通信速率高、稳定性强，而工业级人机界面的参与，使得控制系统更加直观化，易于用户使用和操作。下面以河北唐山某陶瓷厂的一条隧道窑为案例，介绍其控制系统的实现过程。

    二、控制对象

    此窑是一条80m长的燃气隧道窑，共有温度检测点20个（K分度12个，S分度8个），其中10个温度点受控，压力检测点2个www.cechina.cn，10个燃气执行器，10只烧嘴火焰检测，风机有：排烟风机2台（一用一备）、助燃风机2台（一用一备）、急冷风机2台（一用一备）、缓冷风机2台（一用一备）、抽热风机2台（一用一备）、窑头窑尾气幕风机各1台。10点温度控制是通过控制执行器阀位大小CONTROL ENGINEERING China版权所有，改变燃料注入多

    三、窑炉控制系统的组成

    本控制系统由3台嵌入式PLC（EASY-M2416R）、2台CAN-AD1216、1台CAN-AD1208、1台CAN-DA1208等部分组成。其中，嵌入式PLC用于逻辑开关量的控制，PID运算，以及通过CAN总线与下级的模块进行通讯；温度采集模块CAN-AD1216用来完成20点温度模拟量的采集；压力采集模块CAN-AD1208用来采集2点压力信号；模拟量输出模块CAN-DA1208用来控制风机变频器。

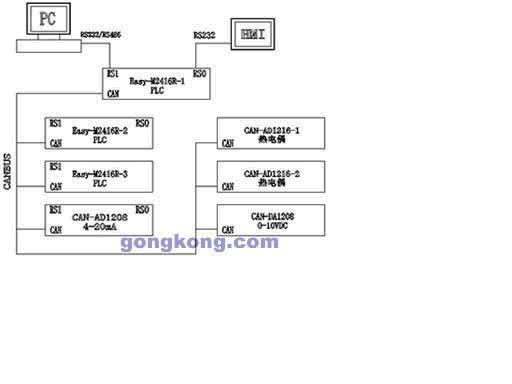

    下面为系统框架图：


    作为本系统的控制核心嵌入式PLC Easy-AD1216，下层网络采用CAN总线来进行通讯，对上分别用RS0口与HMI（人机界面），RS1口与计算机进行通讯。其特点如下：
    1、有比较强大的通讯功能
    一路CAN总线接口在应用层作了标准规划，凡遵循该标准的CAN总线设备，可以通过CANSET软件设置CAN网络配置文件，并下载固化到EASY-M2416R中，就可以把该设备映射到CAN网络中。CAN总线由于具有良好的实时性、可靠性、抗干扰能力及检错能力，所以在一些条件比较苛刻的场合里广泛应用。
    另外，串行口 RS0可用于梯形图程序及上位机的监控，还可以与人机界面通讯；串行口RS1可用于下载CANSET软件生成的CAN网络配置文件，还可以通过RS485网络连接第三方设备，如PC、三菱PLC。由于各个网络都是独立的，同个PLC在连接多个模式的网络也不会受影响。如此多样的通讯模式，确实为用户提供了更多的灵活性。
    2、有和三菱相当的运算速度和几乎完全兼容的开发环境
    经过测试，基本指令的运算速度在0.5u/步以下，和三菱FX2系列的PLC相当，这对于控制要求不是很高的用户来说已是足够了。它的梯形图以及指令和三菱PLC的也是完全兼容，并且都能在三菱编程软件里很好的运行。这对于使用过三菱PLC的用户来说减轻了很多的困难。
    3、独立开发的CAN总线互联CANSET软件
    CANSET软件能很轻松方便的完成通讯设置。设置内容包括：网络设备总数、网络设备地址、网络通讯数据的内容、网络数据通讯速度等。它还能根据用户的需要www.cechina.cn，灵活设置每个设备的任务级别，以保证网络资源的合理分配。处于下层网络的AD和DA，以及Easy-M2416R设备，遵循CANBUS协议的接口，能很方便的联入CAN总线网络中，构成系统的主体。
    四、系统功能的实现
    1、所有的逻辑控制和PID控制都由Easy-M2416R完成，在CAN总线网络中，三台PLC中任选一台作为主站，这里选Easy-M2416R-1作其主站。它通过CAN总线与下层网络的每个设备进行通讯，两个设备之间的通讯也必须由主站来完成。同时它又作为从站与PC（上位机）和HMI（人机界面）进行通讯。
    2、整个CAN总线网络互联也
