基于无线数字电台和RTU的油田/天然气田生产监控调度系统

来源:kzcd2006.06.06阅读 1162

    油田/天然气田大多位于沼泽、沙漠和盆地、浅海等区域控制工程网版权所有,因远离城市地广人稀,交通通信等设施较为落后。油井/天然气井分散于方圆几十公里的区域CONTROL ENGINEERING China版权所有,由多个单井、计转站和联合站组成生产作业部门。用无线通讯方式实现单井与计转站和联合站之间的数据话音通讯www.cechina.cn,具有安装开通快捷、维护迁移方便、造价低等优点。


    一、系统组成
    由多个单井、若干个计转站和一个联合站构成的油田/天然气采集调度系统,典型结构如下:

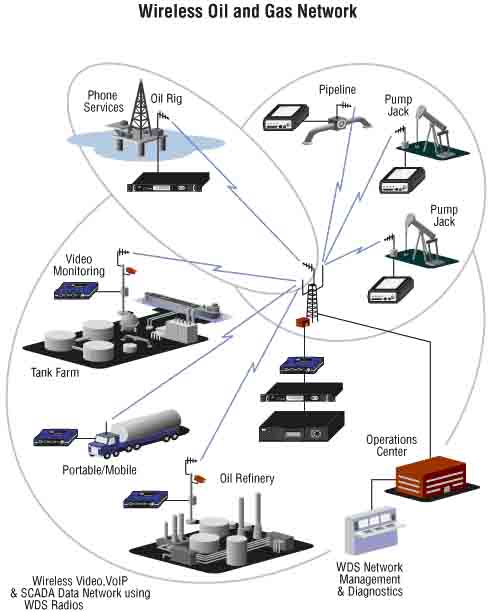

基于无线数字电台和RTU的油田/天然气田生产监控调度系统如图



    图中单井流量、压力、温度、供电等数据采集一般采用RTU或I/O模块,通过RS232接口与数字电台连接。计转站与单井之间用数字数传电台实现测控数据和对讲话音通讯。计转站与联合站之间可以用宽带电台和复用器配多串口卡实现数据、电话、图像综合传输。联合站上位机配多串口卡用组态软件与监控中心连网。


二、具体应用
    胜利油田、辽河油田、克拉玛依油田、吐哈油田、川东天然气

田等。
