引言
       绝缘电阻是电气安全检测项目中的一项重要内容，而测得试品绝缘电阻60s的值R60与15s的值R15的比值K=R60/R15被称为吸收比(对于大电容设备为lOmin之值与lmin之值的比值，称为极化指数)，是检验绝缘是否严重受潮或存在局部缺陷的重要依据。兆欧表是测量绝缘电阻的专用仪表，应用广泛。而传统的手摇指针式兆欧表，必须用手摇发电机保证有120r／s的转速才能维持正常的输出电压，测量范围小、误差大、吸收比须在测量后另行计算，使用不便。

       随着电子技术的不断进步，尤其是单片机(single-chlp microcontroller)的出现并不断发展，引起了仪器仪表结构的根本性变革。以单片机为主体取代传统仪器仪表的常规机械及电子线路，可以容易地将计算技术与测量控制技术结合在一起，形成智能化测量仪表。这种新型的智能化仪表在测量过程自动化、测量结果的数据处理、以及功能的

       基于ICL7135的智能型兆欧表采用MCS-51系列单片机875l和Harris公司生产的 位BCD码精度A／D转换芯片ICL7135，具有测量精度高、量程宽、测量方便、体积小、功耗低、功能全等特点。

       1 ICL7135特性分析

       TCT7l35是Harris公司采用先进的LinMOSTM技术生产的高准确度、通用型、 位BCD码精度双积分式A／D转换器。它有许多优良的特性，在本设计中能够得到突出反映的有：
       1)具有自动校零功能控制工程网版权所有，自动较零的准确性仅受系统噪声的影响，且偏差小于10μV；
       2)有超量程(OR)和欠量程(UR)信号，容易实现量程的自动转换；
       3)设有6个控制信号端、同时进行字位输出和BCD码输出，可与LCD译码／驱动器及单片机接口www.cechina.cn，进行数据处理，构成智能化仪器；
       4)满量程为2 0000在±20000汁数范围内的准确度为±1个字。
       2 硬件电路设计与实现

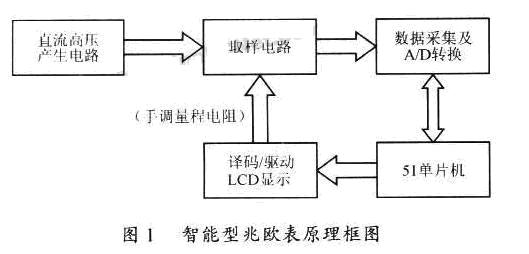

       本设计主要由直流高压产生电路、取样电路、数据采集与控制器、译码／驱动LCD显示4大部分组成。其原理框图如图l所示。下面将分别介绍4部分组成及工作原理。

       2.l 直流高压产生电路

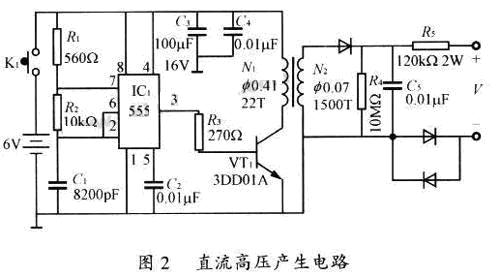

       直流高压产生电路如图2所示。


       将6V直流电源经集成器件555和电阻R1及R2与电容C1接成的基本无稳态振荡模式，构成高频多谐振荡器，振荡频率f=1.44／[(R1+R2)C1]，约为15 kHz左右，产生的交变电压经脉冲变压器升压www.cechina.cn，次极的感应电压经倍频整流、滤波后，可得到约l000v的直流电压作为测量用电压。

       2.2　取样电路

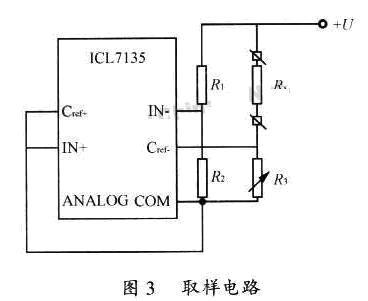

       取样电路的作用足取得与测量值相关的电信号，用以计算、控制和显示。刘测量的具体要求决定了取样电路具体形式。本设计中取样电路与ICL7135连接，如图3所示。


       图3中控制工程网版权所有，Rx为被测绝缘电阻、R3为量程调节电阻、R1、R2为取样分压电阻。
　　U为直流高压产生电路提供的测量电压，经R1及R2分压后(U2)加在7135的IN-，经Rx、R3分压后(U3)加在ICL7135的Cref-。
　　根据双积分A／D转换器的工作原理，转换结果由式(1)得到。
