在变电所大规模的建设和发展过程中，为了合理安排建设投资，合理利用现有资源，许多运行中的变电所仅以增容、扩建和改造为前提进行相关的技术改造www.cechina.cn，大量的设备并没有必要立即淘汰和作废。如10kV出线断路器许多老式变电所在最大限度的发挥其原有设备的性能外，只需经过相应的附件更换、加装和回路改造，就能完全满足微机系统自动化运行的管理要求。

      1 ZW8-12型断路器操作机构的工作原理

      操作机构的基本配置。固原地区绝大部分农村35kV变电所中都选用ZW8-12型断路器，配置了CT23-D型的弹簧操作机构。这些操作机构的跳合闸线圈根据订货的要求不尽相同，有的配置的是交直流两用线圈，有的为交流线圈（如AC/DC220V或AC220V）。储能电机都选用了交直流两用，即AC/DC220V。储能行程开关都为单轮旋转式2只行程开关。

       操作机构的工

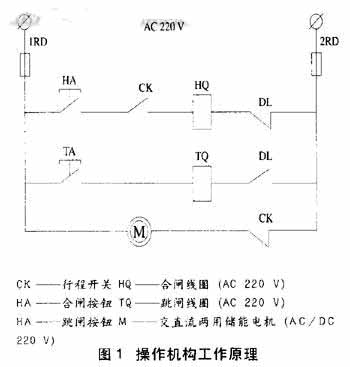

作原理。操作机构按分、合操作回路和储能回路共用一个控制电源的情况下进行接线安装。一般在二次用UPS电源来保证这种交流电源的可靠性。行程开关完成了两个功能，首先是储能回路的通断切换，其次是对合闸回路的未储能闭锁。剩下的接点可以用来实现储能回路的信号指示。如图1所示。


       2 用微机自动化实现断路器监控的目的和要求

       控制回路用直流方式进行供电和操作CONTROL ENGINEERING China版权所有，且分、合闸电源、储能电源以及信号电源分离。随着各配电负荷的性质越来越重要，工程在扩建过程中的容量增大，一套简单的交流电源屏配置一台UPS作为全所的不间断电源供电已经不能满足要求，这就需要增加直流屏来实现。为了最大限度的利用直流屏增加供电可靠性，以及实现微机装置的操作要求，选用直流方式供电和操作。

       各控制电源回路分离的目的是为了使二次回路之间相互独立，避免干扰，提高供电的可靠性，以及在发生故障时能减少控制回路的停电范围并进行迅速的诊断和处理。

       增加信息采集回路，完善微机对断路器的监控功能。为了实现断路器在微机自动化中的监控，需要对断路器的模拟量和开关量进行采集，其中模拟量的采集主要通过电量变送器实现。为简化设备，可将常测仪表、计算机监控装置共用变送器来进行二次线路改造，也可以通过断路器的多抽头互感器来引用。

       改造过程在原常规控制回路的基础上进行，且要符合实际情况，做到以最少的改动满足微机监控系统的最大要求。

      3 存在的问题

       分、合线圈是交直流两用则不需要更换，若为交流线圈，则根据需要更换为相同通断能力的直流线圈即可。储能电机一般都为交直流电机故不需要更换。

       行程开关CK的接点在直流控制回路中不能满足改造后的需要。CK为单轮旋转式行程开关，本断路器共安装了2只。但在目前的应用中已不能满足要求控制工程网版权所有，首先它的接点不够用，加装这种行程开关是不现实的控制工程网版权所有，其次需要用重动继电器来扩充触点。

       利用重动继电器的重要性www.cechina.cn，在于重动继电器除提供触点外，还要起到电气隔离的作用。监控系统的信息采集回路不直接引到高压断路器，防止强电磁干扰侵入到监控系统。重动继电器应选用快速中间继电器，并且要做到监控、位置指示信号、遥信共用。

       4 户外真空断路器在微机监控系统中的改造

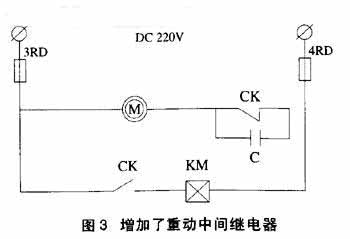

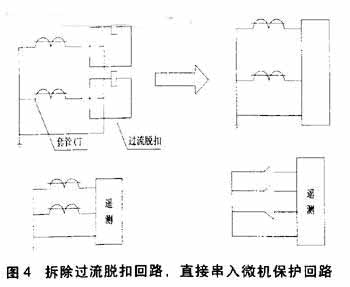

      基于以上的目的和要求，该断路器的二次控制回路必须进行以下改造，如图2~4所示。

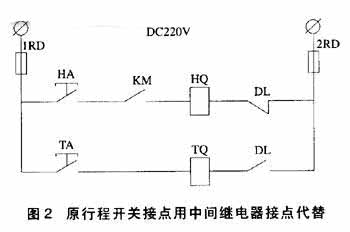

       在图2中将原行程开关接点用中间继电器KM接点代替，实现储能电路与合闸电路的电气联锁，保证只有在储满能的条件下，才可进行合闸操作。
