摘要：论述了以电流控制型脉宽调制芯片UC3842构成的开关电源的原理，分析了其保护电路的缺陷，并提出了一种改进的方法。

     关键词：UC3842；开关电源；保护电路

     引言

      UC3842是美国Unltmde公司生产的一种性能优良的电流控制型脉宽调制芯片，它具有管脚数量少，外围电路简单等特点，因而得到了广泛的应用。但随着UC3842开关频率的提高，由它所构成的开关电源的保护电路也出现了很多问题。本文分析了UC3842保护电路的缺陷及改进的方法。

      1 UC3842的典型应用

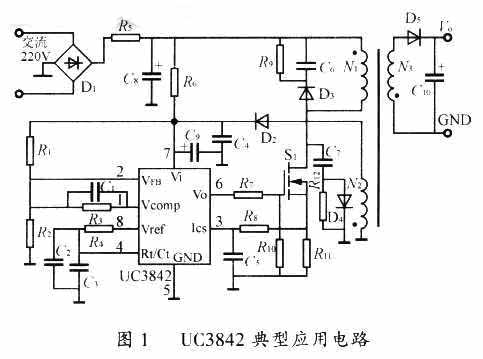

      UC3842的典型应用电路如图l所示。该电路主要由桥式整流电路，高频变压器www.cechina.cn，MOS功率管以及电流型脉宽调制芯片UC3842构成。其工作

原理为：220V的交流电经过桥式整流滤波电路后，得到大约+300V的直流高压，这一直流电压被M0S功率管斩波并通过高频变压器降压，变成频率为几十kHz的矩形波电压，再经过输出整流滤波CONTROL ENGINEERING China版权所有，就得到了稳定的直流输出电压。其中高频变压器的自馈线圈N2中感应的电压，经D2整流后所得到的直流电压被反馈到UC3842内部的误差放大器并和基准电压比较得到误差电压Vr，同时在取样电阻R11上建立的直流电压也被反馈到UC3842电流测定比较器的同柑输入端，这个检测电压和误差电压Vt相比较，产生脉冲宽度可调的驱动信号，用来控制开关功率管的导通和关断时间，以决定高频变压器的通断状态，从而达到输出稳压的目的。图l中，R5用来限制C8产生的充电峰值电流。考虑到Vi及Vref上的噪声电压也会影响输出的脉冲宽度，因此，在UC3842的脚7和脚8上分别接有消噪电容C4和C2。R7是MOS功率管的栅极限流电阻。另外，在UC3842的输入端与地之间，还有34V的稳压管，一旦输入端出现高压，该稳压管就被反向击穿，将Vi钳位于34V，保护芯片不致损坏。

      2 UC3842保护电路的缺陷

      2.l 过载保护的缺陷

       当电源过载或输出短路时，UC3842的保护电路动作，使输出脉冲的占空比减小，输出电压降低，UC3842的供电电压也跟着降低，当低到UC3842不能工作时，整个电路关闭www.cechina.cn，然后通过R6扦始下一次启动过程。这种保护被称为“打嗝”式(hiccup)保护。在这种保护状态下控制工程网版权所有，电源只工作几个开关周期www.cechina.cn，然后进入很长时间(几百ms到几s)的启动过程，因此，它的平均功率很低。但是，由于变压器存在漏感等原因，有的开关电源在每个开关周期都有很高的开关尖峰电压，即使在占空比很小的情况下，辅助供电电压也不能降到足够低，所以不能实现理想的保护功能。

      2 UC3842保护电路的缺陷

      2.l 过载保护的缺陷

      当电源过载或输出短路时，UC3842的保护电路动作，使输出脉冲的占空比减小，输出电压降低，UC3842的供电电压也跟着降低，当低到UC3842不能工作时，整个电路关闭www.cechina.cn，然后通过R6扦始下一次启动过程。这种保护被称为“打嗝”式(hiccup)保护。在这种保护状态下控制工程网版权所有，电源只工作几个开关周期www.cechina.cn，然后进入很长时间(几百ms到几s)的启动过程，因此，它的平均功率很低。但是，由于变压器存在漏感等原因，有的开关电源在每个开关周期都有很高的开关尖峰电压，即使在占空比很小的情况下，辅助供电电压也不能降到足够低，所以不能实现理想的保护功能。


     2.3电路稳定性的缺陷

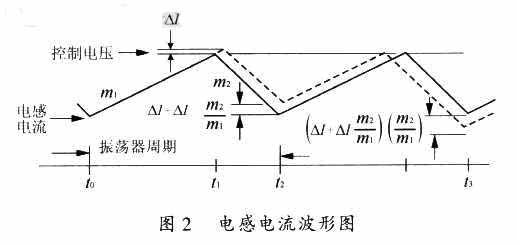

      在图l所示的电路中，当电源的占空比大于50％，或变压器工作在连续电流条件下时，整个电路就会产生分谐波振荡，引起电源输出的不稳定。图2表示了变压器中电感电流的变化过程。没在t0时刻，开关开始导通，使电感电流以斜率m1上升，该斜率是输入电压除以电感的
