摘要：从HART协议智能变磅器的功能和协议要求出发，在详细讨论、分析HART协议智能变送器的设计重点、难点和技术关键的基础上，设计完整的HART协议智能压力/差压变送器的实用电路。它可以实现HART协议智能变送器的基本功能。
    关键词：HART协议 智能变送器 现场总线 数字数据通信

概述

    现场总线技术是当前自动检测技术的热点之一。从现场总线技术形成来看，它是控制、计算机、通信、网络等技术发展的必然结果；而智能仪表则为现场总线的出现和应用奠定了基础。自1983年Honeywell推出智能仪表--Smar变送器之后www.cechina.cn，世界各厂家都相继推出各有特色的智能仪表。为解决开放性资源的共享问题www.cechina.cn，从用户到厂商都强烈要求形成统一标准，促进现场总线技术的形成。目前，几种有影响的现场总线技术有：基金会现场总线、LonWorks、PROFIBUS、CAN、HART，除HART外，均为全数字化现场总线协议。

    全数字化意味着将取消传统的模拟信号的传送方式，而

要求每一个现场设备都具有智能及数字通信能力，使得操作人员或其他设备（传感器、执行器等）向现场发送指令（如设定值、量程、报警值等），同时也能实时地得到现场设备各方面的情况（如测量值、环境参数、设备运行情况及设备校准、自诊断情况、报警信息、故障数据等）。此外，原来由主控制器完成的控制运算也分散到了各个现场设备上，大大提高了系统的可靠性和灵活性。现场总线技术关键之处在于系统的开放性，强调对标准的共识与遵从，打破了传统生产厂家各自独立标准的局面，保证了来自不同厂家的产品可以集成到同一个现场总线系统中，并且可以通过网关与其他系统共享资源。

    目前，一方面现场总线标准正处在完善和发展阶段，另一方面传统的基于4～20mA的模拟设备还在广泛应用于工业控制信各个领域。因此，马上全数字化是不现实的。为满足从模拟到全数字的过渡，HART协议应运而生。HART采用频移键控（FSK）技术。它基于Bell202通信标准，在4～20mA模拟信号上叠加不同的频率信号（2200Hz表示"0"，1200Hz表示"1"）来传送数字信号（见图3）。HART协议的数据传输速率为1200bps（位/秒）。HART现场总线（简称HF）系统采用主从工作方式：主机为1台IBM-PC机；从机为1台或多台遵守HART协议的HF智能变送器。当从机只有1台HF智能变送器，即智能变送器工作在点-点方式下时www.cechina.cn，可继续使用传统的4～20mA信号进行模拟传输，而测量、调整和测试数据用数字方式传输；当从机为多台HF智能变送器时，即智能变送器工作在多站方式下时，4～20mA信号作废，每台变送器工作电流为4mA左右。所有测量，调整和测试数据均用数字方式传输。由于每台HF变送器有惟一的编号控制工程网版权所有，所以主机能对每一台变送器进行操作。HART提供设备描述语言（DDL），以确保互操作性。应该指出，HART被认为是事实上的工业标准，但它本身并不算现场总线（模拟和数字的混合），只能说是现场总线的雏形，是一种过渡协议。由于4～20mA模拟信号标准将在今后相当长的时间内存在，所以研究HART协议仍具有重要意义。

    本文讨论基于HART协议智能变送器的硬件实现的技术问题。一是要解决微功耗的问题，二是要讨论实现HART协议智能变送器通信功能的有效方法。

一、功耗要求

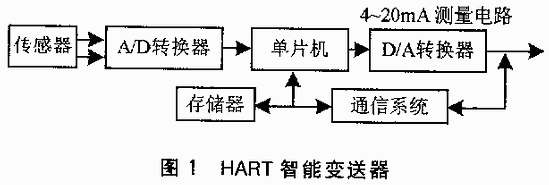

    为实现智能变送器的基本功能，如线性化处理、温度补偿、自动零点和量程调整及数字通信等，以下关键器件如微控制器、A/D、D/A、通信芯片及传感器等是所必需的。图1是HART协议智能变送器的原理框图。传感器模拟量信号经A/D转换成数字量后送入单片机控制工程网版权所有，单片机将处理后的数字量通过D/A转换器，经V/I转换电路输出4～20mA标准电流信号。在数字通信时，微处理器通过通信接口芯片及耦合电路，以4～20mA电流环路为介质传送和接收数据。

    图1中的存储器（memory），用来存储传感器的特性参数、现场命令、现场状态等工作参数。

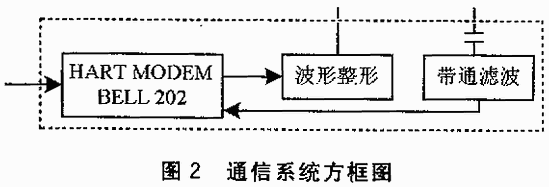

    图2是图1中通信系统的详细方框图。中心是Bell 202通信标准的HART调制解调器，并在信号的输出端和输入端分别加1个波形整形和带通滤波器，用以加强通信的可靠性。

1.功耗要求

    为兼容4～20mA现行标准，HART协议智能变送器必须可工作在4～20mA两线回路中。这就意味可用来为变送器供电的电流
