摘要：根据OMRON C200-HS PLC的特点，结合火炬自动点火系统的要求，本文主要介绍了C200-HS型可编程控制器在火炬自动点火系统中的应用。

     关键词：可编程控制器、火炬自动点火系统

    引言
    可编程逻辑控制器（PLC）是八十年代发展起来的新一代工业控制装置控制工程网版权所有，是自动控制、计算机和通信技术相结合的产物，是一种专门用于工业生产过程控制的现场设备。

    由于控制对象的复杂性，使用环境的特殊性和运行的长周期连续性，使PLC在设计上有自己独特的特点：可靠性高控制工程网版权所有，适应性广，具有通信功能，编程方便www.cechina.cn，结构模块化。

    在现代集散控制系统中，PLC已经成为一种重要的基本控制单元，在工业控制领域中应用前景极其广泛。

    1.系统概况
    大庆石化公司化工一厂火炬系统是在生产装置紧急

    1.1工作过程
    当燃气排放时，火炬总管内的流量信号升高到给定值时www.cechina.cn，系统认为有燃气向火炬排放，由PLC+PC计算机等组成的控制系统，控制高压发生器和调理器输出高电压，使高空点火器内的电梯发生装置产生面状电弧火源，并打开高压燃气电磁阀向高空点火器内喷入燃气，同时与空气混合被点燃，自高空点火器顶部喷出火焰，并引燃火炬顶部的排放燃气。

    火炬点燃后，由火炬火焰遥测器探得火焰信号，反馈给控制系统，停止向高空点火器供给高压电和燃气，点火过程完成，系统处于监控状态。

   当因某种原因，火炬自动熄灭，排放燃气依然存在时，系统将自动重新点火，以保证火炬点燃。当火炬点燃后，火炬顶部的消烟蒸汽也同时投用。系统将自动打开消烟蒸汽管道上的蒸汽控制阀，若火炬熄灭，系统会自动关闭蒸汽调节阀，接通氮气。火炬排放气如果停止排放CONTROL ENGINEERING China版权所有，或排放很少，火炬可能熄灭，氮气将自动引入火炬筒内，火炬点燃时自动切断氮气。

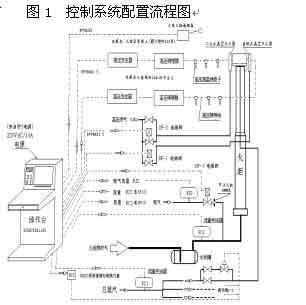

     2.控制系统配置流程图
     控制系统的逻辑程序是按照自动点火系统的工艺特征、电发弧特性、燃气特性、安全要求、输入/输出参数等综合因素统筹考虑而设计的如图1所示。


      3.硬件组成

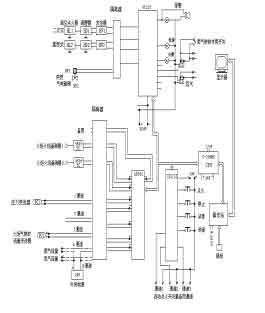

    3.1操作站硬件配置如图2。
*CPU  1G
*内存  256M
*硬盘  40G

      3.2 PLC硬件配置
*CPU单元  C200HS-CPU21-E
*CPU底板  C200H-BC101-V2
*开关量输入单元C200H-ID212
*模拟输入单元C200H-AD002


图2  硬件配置图
*继电器输出单元C200H-OC225
*通讯接口 RS232
I/O点分配：
开关量输入：16路
开关量输出：16路
模拟量输入：隔离输入8路（可扩16路）
模拟量输出：8路

      4.软件配置
*操作系统 Windows NT4.0
*系统软件 TAL-401.PLC
*应用软件 WINMAKER V4.01

      4.1系统软件功能特点
    TAL-401.PLC支持软件是基于Windows3.1/95，支持梯形图和助记符的编程工具，它充分利用Windows GUI 功能，大量使用通俗易懂的显示，更有效的剪贴操作和鼠标操作。

     PLC面向现场的模拟量输入输出设备和各种开关量的输入输出设备，实现数据的采集、运算及各种逻辑动作的实时控制。

     PLC在脱离PC机的情况下依然能够正常运转进行实时控制，一些运行结果、特征标记、采集的数据值和运算结果都存入PLC相应的存储单元，等待PC机取出。
