一、 前言
      随着科学技术的发展，人们对水质的要求也越来越高。因此，近几年净水及制水设备的更新和改造也越来越高，为了得到合格的纯净水，对处理设备的自动化要求就显得非常重要控制工程网版权所有，本文介绍了以组态王为上位的人机界面的全自动纯化水制备控制系统。

      二、 工艺流程介绍
      该系统由两部分完成：纯水系统和注射水制备系统
反渗透纯水系统：包括一级反渗透、二级反渗透。主要控制系统有原水阀、原水泵、、一级高压泵、一级纯水泵、二级纯水泵等，输入监控点有两个电导率、2个流量、2个PH值、一个水箱液位、1个温度点以及故障信号等。

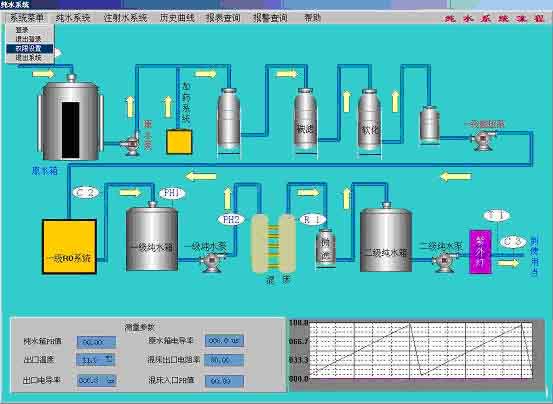

纯水系统流程画面

注射水制备系统：包括1个蒸馏水机、1个注射水泵

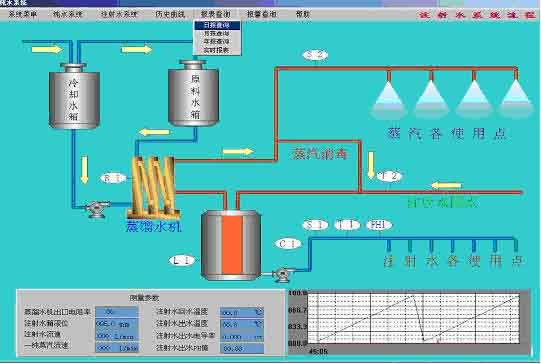

注射水系统流程画面

     三、 控制系统的构成
      系统配

置特点
下位数据采集可通过PLC完成，如西门子S7-300系列www.cechina.cn，通过Profibus-DP协议与组态王通讯，上位采用组态王开发监控画面并进行监控，以实现实时控制和动态监控

       四、 控制系统功能介绍
运行方式：自动运行和手动操作相结合
用户界面：界面美观易于操作
实时监控：动态显示水箱的液位、阀泵的开/关状态等，模拟水流、水质、温度，PH值、液位、阀泵的开关状态、模拟水流、水质的情况自动控制泵阀的开关、流量的大小和出口回流等。
报警功能：系统有自动报警的功能，并能纪录故障时间、原因等信息。
打印输出：系统能定时或时时打印故障信息、水箱液位、流量、水质、温度等信息。
保存数据：系统具有自动保存数据和与其它应用程序交换数据的功能。
在线帮助：系统提供在线帮助信息，操作员遇到问题能及时得到帮助和指导。
组态王可读取PLC监测到的设备运行状态、模拟量采样数据等信息www.cechina.cn，根据这些实时数据www.cechina.cn，在屏幕上动态显示整个水处理装置的运行情况、包括水流方向、水箱液位、电导率、PH值、流量、温度和泵阀的开/关状态等。一旦发现故障报警信息，系统即显示明显报警画面控制工程网版权所有，向plc发出相应动作指令，保存并记忆故障发生的时间、方位和原因等原始数据，还可根据客户需求保存历史数据、定时、实时打印数据。

    五、 结束语
      该系统设计合理、技术先进、运行稳定，维护保养量少，保证了水处理系统的安全运行，提高了水质检测的准确度并大大提高产品质量。尤其是简单灵活的操作，美观友好的用户界面，可以使系统运行便于管理，用于制药行业的纯水制备自动控制，也可作为纯净水生产厂家的纯水制备控制系统设计参考，我们在对水质要求非常高的制药厂家运行后获得非常高的评价。
