一、前言

    毛巾织机是剑杆织机一种CONTROL ENGINEERING China版权所有，它和普通剑杆织机的主要区别在于毛巾织机比普通剑杆织机多了一个经轴，即天经！如图1所示：

    由于是双经系统故控制就比一般织机的电控系统要复杂。但毛巾织机天经相对来说又有一定的独立性和特殊性，它的独立性对于其它控制部分来说，它们之间只存在张力、纬密、速度、起停的同步；它的特殊性在于在整个运行过程中存在三个张力段、三个纬密www.cechina.cn，这和地经（普通织机的经轴）有着明显的区别！对此www.cechina.cn，以往有不同的控制方案：

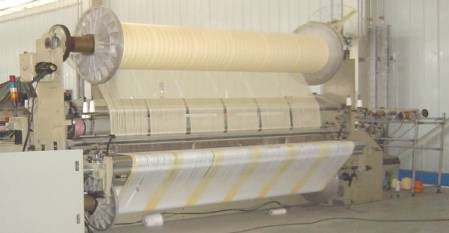

图1     织机厂家毛巾织机一角

    1、算出当前天经直径和初始直径及初始速度算出当时天经速度：这个方案需要绝对值编码器采样、相应速度快的专控器(单片机)才能支持和完成该算法。这种方案特点是系统性能好，但价格高，国外一般采用。

    2、分段控制当前张力：及时采集当前张力信号和设定张力相比，根据差额情况确定加

减量多少！这个方案国内有些厂家采用。该方案主要硬件采用单片机+LCD+张力传感器，成本低，但系统实际运行效果不佳，原因在于它的算法比较粗糙、结果实际系统运行天经张力不均匀、有抖动现象。
根据事前充分的调研和在调试过程中的体会，我们控制系统的特点在于：

    A、该系统硬件均采用DELTA 自动化产品即 ：EH型可编程控制器、ASD-A 型伺服控制器、TP04G文本显示，这样系统维护方便、升级简便。

    B、该系统软件算法和以往不一样www.cechina.cn，它的特点在于：

    1）以张力设定值为基准、以张力测量值为参考，通过速度来改变张力。

    2）当前速度为初始速度+脉冲增量速度+PID增量速度之和。

    3）脉冲速度增量权值和PID速度增量权值不是固定的，在不同的经直经值段是不一样的。

    二、 主要工艺



图2  织物毛巾实物

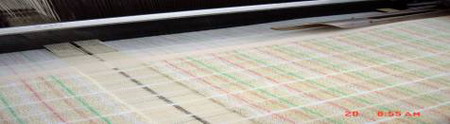

    如图2  织物—一种类型的毛巾

    通过织物可以看出其主要工艺：

    1、 三张力：起毛张力、缎档张力、平纹张力

    2、 三过程：起毛、缎档、平纹

    3、 三纬密：起毛纬密、缎档纬密、平纹纬密

    三、系统构架

    1、 硬件构架（TP04+EHPLC+ASD）

    A、系统构架图：

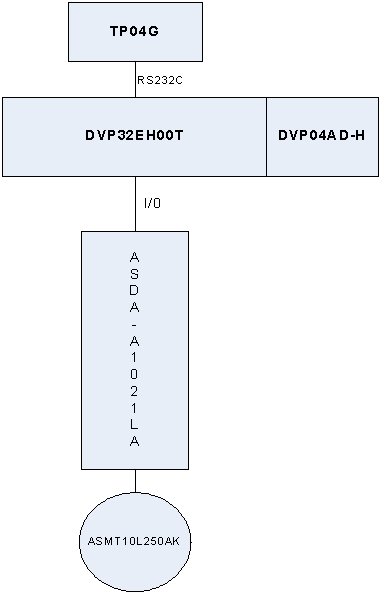

图3    硬件结构框图

    B、PLC控制接线图：

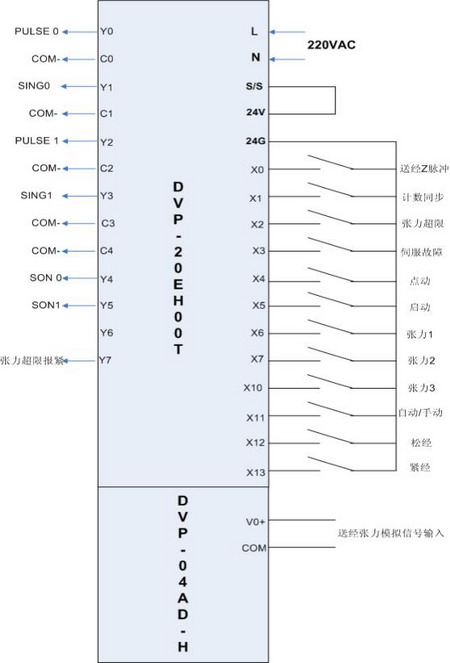

图4 PLC接线示意图

    C、伺服控制接线图

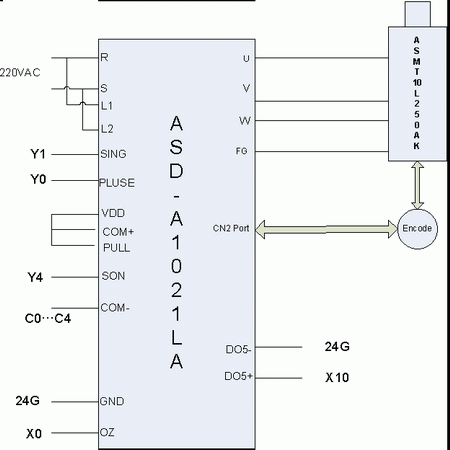

图5   伺服接线图



    4、 软件构架(TP04+EHPLC)：

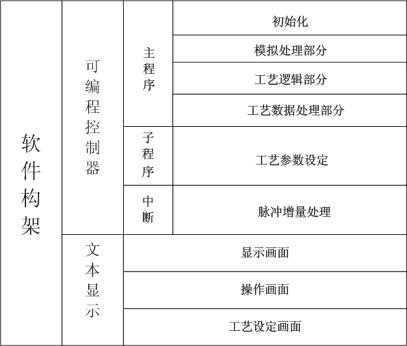

表1    软件结构图



    四、调试

    第一步：电路接线检查并通电

    第二步：输入/输出信号测试

    第三步：三张力手动测试、上下限张力确定

    第四步、工艺参数设定

    第五步、伺服参数设定

    第六步、手动动作调试

    第七步、快车测试、纬密调整（起毛倍数调整）

    五、结论

    本系统已在山东一家纺机机械厂成功试用，效果很好！该系统结构简单，操作方便，界面友好，它整个系统采用DELTA自动化产品构成CONTROL ENGINEERING China版权所有，故该系统性价比高，市场开发应用前景广阔！本文可供使用DELTA 自动化产品或毛巾织机的相关人员参考。
