研祥低功耗嵌入式主板在售卡机多媒体系统中的应用

来源:嵌入式联盟2006.03.09阅读 870

       随着经济的发展,现代人生活节奏的加快,人们使用各种消费卡已经变成一种很自然的习惯,不仅提高了自身的消费理念,更重要的是节约了个人的大量时间www.cechina.cn提供工作效率,也大大减少了带现金的风险。如电信各类IC卡应用已越来越普及、商场推出的储值消费卡、公交IC储值卡、游戏卡等也逐步走进百姓的生活。为了提高服务质量,方便人民群众的生活,逐步采用自动售卡设备来取代人工售卡已成为电信、公交、旅游娱乐等部门的必然选择。这就使得随时购买消费卡变成一种必然的需求,一种新型的智能售卡机就成为机场,火车站,汽车站,大型超市,娱乐场所,高级商业大厦,电信行业大厅,营业厅等各种场所所必需的智能化设备CONTROL ENGINEERING China版权所有,可以随时提供售卡服务。在这种情况下,研祥智能的嵌入式主板和嵌入式操作系统为这种智能化设备提供核心技术成为可能。

【研祥嵌入式系统特色】

    研祥嵌入式系统是以应用为中心,软硬件可裁剪的,适应应用系统对功能、可靠性、成本、体积、功耗等综合性严格要求的专用电脑系统;主要由嵌入式CPU、相关接口硬件、嵌入式OS操作系统

及应用软件等组成。与通用型电脑系统相比CONTROL ENGINEERING China版权所有,嵌入式系统功耗低、可靠性高;功能强大、性能价格比高;实用性强,支持多任务;占用空间小,效率高;面向特定应用www.cechina.cn,可根据需要灵活定制。

【智能售卡机的组成和工作原理】

    自动售卡机的组成:①嵌入式低功耗主板 ②出卡器 ③纸币识别器 ④热敏打印机 ⑤20.1″LCD显示屏,带触摸屏.

    智能售卡机工作原理:该智能系统通过连接COM口的纸币识别器可以自动识别50/100元的纸币,并可以完全辨别真伪控制工程网版权所有,不给假币以可乘之机。在系统识别到正确的纸币后,客户可以根据屏幕提示窗口选择你所需要购买的卡,出卡器再次自动识别所售卡型的正确性通过COM口反馈给系统,系统作出判断执行指令,客户在出卡槽取出所购买的卡,或系统出现出卡错误,纸币自动退出返还给客户,保证操作准确无误。

    出卡完成后,客户可以选择是否需要打印票据,以作为开据发票的凭证,在以上所有的操作过程中每一步都有语音提示。

    在空闲时段,系统会自动播放多媒体广告或音乐,还可以随时浏览网页,为客户休闲和发展商都提供了相当的便利。

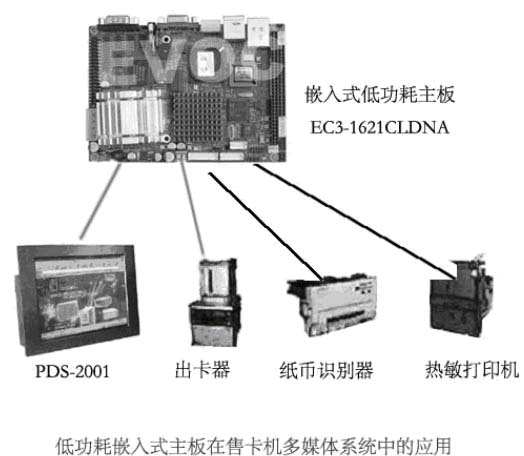

【智能售卡机的方框图】


研祥低功耗嵌入式主板在售卡机多媒体系统中的应用如图

【智能售卡机的配置】

1、研祥嵌入式低功耗主板,P3级别,型号是EC3-1621CLDNA

2、研祥PDS 20.1" TFT LCD平板显示器,VGA输入/高亮,户外强光可视,可选带触摸屏

3、出卡器

4、纸币识别器

5、热敏打印机

【智能售卡机系统特色和功能】

1.可提供卡样张显示及多卡选择功能;

2.可提供简洁声音操作同步提示同能;

3.可提供VFD大屏幕显示功能;

4.可提供保险锁加电控锁的双保险控制功能;

5.可提供通过网络集中管理功能;

6.可提供自告警和线路告警功能;

7.可提供卡值浏览功能;

8.可提供多种纸币识别功能。

【系统评价】

    该系统经过客户的应用,效果好,可以实现无风扇稳定、可靠工作。可以大大缩短客户开发周期、成本大幅降低,深得开发商得好评。
