本文介绍了采用气动元件的物料搬运系统的结构、气动系统及其PLC控制系统。物料的搬运方式具有可抓可吸的多用途功能；气动系统电磁换向阀采用汇流板集装方式，减少了占用空间；PLC控制具有单步、自动等多种工作方式。

    由于气压传动具有气源使用方便、不污染环境、动作灵活迅速、工作安全可靠、操作维修简便以及适于在恶劣环境下工作等特点www.cechina.cn，因而在冲压加工、注塑及压铸等有毒或高温环境下作业，机床上、下料，仪表及轻工行业中小零件的输送和自动装配等作业CONTROL ENGINEERING China版权所有，食品包装及输送，电子产品输送、自动插接，弹药生产自动化等过程中被广泛应用。所以气压传动是一种易于推广普及的实现工业自动化的应用技术。气动系统的应用，引起了世界各国产业界的普遍重视，气动行业已成为工业国家发展速度最快的行业之一。

    作为气动系统的控制装置目前多数采用可编程控制器（PLC）。可编程序控制器是以微处理器为基础CONTROL ENGINEERING China版权所有，综合计算机技术，自动控制技术和通讯技术而发展起来的一种新型、通用的自动控制装置控制工程网版权所有，其可靠性好，操作简便。在实际应用中，控制系统很

    一、物料搬运系统结构设计

    物料搬运系统原理图如图1所示。该系统由左右移动气缸1、复位进退气缸2、升降气缸3、夹手或真空吸盘4、物料块5、传感器6、圆柱导轨7、支架8、底座9、微动开关10等组成。夹手或真空吸盘4可以夹住或吸住物料块5，抓取物料的部分采用夹持式和吸附式两种形式，选用不同的形式，可分别完成工件的抓取和吸附，以适应不同种类的物料搬运。夹手采用电磁铁吸合与断开方式夹持物料。夹手或吸盘在升降气缸3的作用下可以上下移动；夹手或真空吸盘连同升降气缸在左右移动气缸1的作用下沿着圆柱导轨可以左右移动；在复位进退气缸2的作用下将物料块送回原始位置，为下一个工作周期准备，以实现循环。此系统能够实现物料在一个平面内的搬运。左右移动行程为300mm，上下移动行程为80mm，根据行程选择不同的气缸，气缸1、2行程为300mm，气缸3行程为80mm。气缸选用法兰式安装。为了防止工件偏移，在左右移动气缸1运动路径两边安置导向圆柱导轨7，将圆柱导轨用螺钉固定在支架8上；支架用螺栓固定在底座9上。

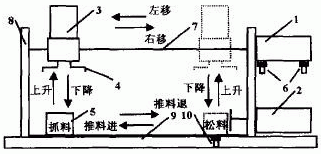

图1 物料搬运系统原理图

    在左右移动气缸1的缸体上安装了两个磁性开关6用于左右极限位置检测；在底座上安装了一个微动开关10用于物料块下限位置检测。

    操作面板安装在电控箱上，与实验装置主体是分离的。PLC可编程序控制器，电磁阀CONTROL ENGINEERING China版权所有，真空发生器等均放置在电控箱里。

    二、气动系统设计

    气动原理图如图2所示。

图2 气动原理图

    气源出来的气体经过二联件处理后进入到汇流板。通过相应的电磁换向阀可进入气动执行元件，分别驱动气缸1的左右移动、气缸2的推料动作、气缸3的上升下降运动、吸盘4的抓料和松料动作。整个气动系统的3个气缸全部采用出气节流调速；电磁阀采用3个二位五通阀和1个二位二通阀。选用集装式电磁换向阀，将所有电磁换向阀由汇流板集装在一起，以减小占用空间。

    三、程序流程图及软件设计

    实现功能。物料搬运系统具有左右移动、上下移动及对物料的夹紧和放松、推料进退功能，在PLC控制下可实现单步、自动等多种工作方式。另外，物料被夹手搬运完成以后，为满足连续动作需要，还必须将此物料运送回原点位置，以供下次搬运需要。系统可完成的各种工作方式如下。

    单步：可实现“上升”，“下降”，“左移”，“右移”，“夹紧”，“放松”，“推料进”，“推料退”等八种点动操作；

    连续：按下“启动”按钮后，夹手从原点位置开始连续不断地执行搬运物料的个步。

    根据上述任务，先设计主程序框图，如图3所示。

图3 主程序框图

    物料搬运系统实现的动作：下降→抓料→上升→右移→再下降→松料→再上升→左
