摘要：利用CTI（Computer Telephony Integration）技术和智能门禁技术对宽带网交换机箱进行监控，系统全天24小时对宽带网交换机箱进行轮询控制工程网版权所有，宽带网交换机箱的智能锁实时将正常维护开锁、非法撬锁的信息通知系统管理端，确保宽带网交换机箱内的设备安全，提高管理水平和工作效率。

关键词：电话语音卡、智能锁、网络、数据库、软件、CTI

THE EXCHANGER CASE MONITORING SYSTEM OF WIDE BAND

 Tan yanliang¹, You kaiming¹, Chen liezhun¹, Yuan hongzhi²

1 Physics & electronic department of hengyang teachers college, hunan、henyan,421001www.cechina.cn,china;

2 Hunan tianyan machinery plant, hunan、henyan,421001www.cechina.cn,china

Summary: Use the techno

Keyword: telephone voice adapter; intellectual Lock; network; database; software; CTI

1.   引言（Foreword）

     衡阳电信于1999年开始为个人用户提供宽带上网服务，最初是使用光纤到小区的宽带网交换机箱，再通过交换机及双绞线到个人用户。后来为节约成本，采用VDSL（甚高比特率数字用户线路）到宽带网交换机箱，再通过交换机及双绞线到个人用户。VDSL技术是xDSL技术中最快的一种，下行数据的速率为13和15Ｍbps，理论上可达到55.2Mbps，上行数据的速率为1.5到2.3Mbps，最高可达19.2Mbps，现在虽然ADSL大规模使用，但对用户集中的小区，使用VDSL到宽带网交换机箱的方案还是具有成本优势。衡阳电信的原有宽带网交换机箱使用机械锁，维护人员需要找到指定的钥匙打开指定的机箱，钥匙的管理很不方便，而且由于维护人员的流动性较大，钥匙丢失及宽带网交换机箱内交换机被盗的现象时有发生。为提高管理水平和工作效率，本文将交换机箱的机械锁全部换装为智能锁，利用VDSL的语音通道、CTI技术和智能门禁技术建立了宽带网交换机箱监控系统。

 2．系统结构(Systematic structure)

宽带网交换机箱监控系统由智能锁、语音处理子系统、数据库服务器、系统管理子系统四个部分组成，它们协调配合完成对宽带网交换箱的监控。其总体结构如图2.1所示。

控制工程网版权所有,21600">

控制工程网版权所有,l21600控制工程网版权所有,xe" o:spt="202" coordsize="21600控制工程网版权所有,21600">

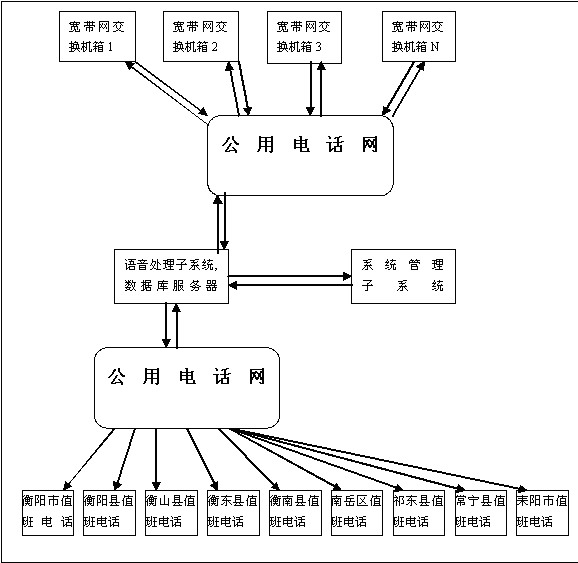

图2.1  宽带网交换机箱监控系统结构

Figure 2.1 Systematic structure of wide band exchanger case monitoring system

3．系统原理(Systematic principle)

智能锁由智能监控模块和电磁锁两部分构成，语音处理子系统由工控机、TW8V电话语音卡及控制软件组成CONTROL ENGINEERING China版权所有，是系统的核心。智能监控模块和语音处理子系统利用公共电话网建立连结，都能够接收和发送DTMF码，自动地对电话中的DTMF码识别、处理控制工程网版权所有，这样就建立了宽带网交换机箱监控系统的信息通道。

   智
