1 引言
可编手里逻辑控制器PLC进入国内工业控制领域己近十年了,早期的PLC由于受硬件的构成及软件环境的局限,其应用范围受到二定的限制。近几年来,随着微电子技术及计算机技术的高速发展,PLC产品高度融合了计算机产业最新进的技术与工业自动控制的经典理论,在其功能及性能上指标上得以大大的丰富和完善,从而突破了传统PLC的概念,在中、小型控制领域内极大的扩展了其应用范围。在特定的范围内,高性能价格比己成为新型PLC的最突出的特点。
A-B公司是国际知名的工业产品制造厂商,其工业自动化控制产品以其高性能、高可靠性在工业控制领域有着其特定的地位。A-B公司的PLC产品更是该产品领域的佼佼者。本文将通过介绍A-B公司的最新型PLC产品在南方某3X125MW机组电厂辅助装置中的实际应用实例,来介绍新型PLC产品的先进功能与性能。
2 产品简介
美国A-B公司的最新型的SLC500/03 PLC系统,是PLC产品领域中较先进的机型之二,除具有常规PLC产品的基本性能外,它还具有以下的独特功能:
*强大的输入/输出信号支持能力,I/O接口部分支持960离散点;
*丰富简单的集
*多级工作状态指示显示,便于现场运行人员对系统的工作状态一目了然;
*高可靠性的性能设计,确保正常工作条件下,系统的维护量最小。
3 工艺流程
作为电厂工艺流程中二个重要的环节,化学水处理部分在整个电厂的自动控制系统中有着举足轻重的地位。它的工作状态将直接影响整个锅炉系统的安全性与经济性,并影响到整个电厂的工作稳定性与可靠性。化学水电气控制部分的各种控制阀门和联锁开关较多,其中任一环节的工作状态的稳定性和可靠性都将对整个化学水自动控制部分产生相送连的影响。
针对这样的实际状况,我们在化学水的控制部分采用了由PLC系统构成的程序控制,选用了A-B公司高性能的PLC产品SLC-500/03CONTROL ENGINEERING China版权所有,从而完成化学水处理部分的启动、停止、暂停、再启动以及相关电磁阀箱、风机、泵的控制。化学水部分的运行(送水)和再生指令全部自动进行。当某种水处理设备失效后,由检测仪表发出信号,把该设备从制水系统中解列,经过判断,确认具备再生条件时,自动投入再生。再生程序完毕,水质合格后自动把该设备并入到制水系统,恢复送水。
选用PLC系统构成了以下几个分系统:
*机械过滤器的程序控制系统
*一般除盐系统的程序控制系统
*混合离子交换器的程序控制系统
下面以化学水处理部分一般除盐系统的程序控制为例CONTROL ENGINEERING China版权所有,介绍其工艺及系统构成。
对于电厂的化学水处理部分,除盐系统为系统中重要的一个环节,供往锅炉的水中含有微量的悬浮物、胶体物质和有机物质,它们的存在会直接影响锅炉的使用寿命和传输管道的安全,所以必须作前期的处理。

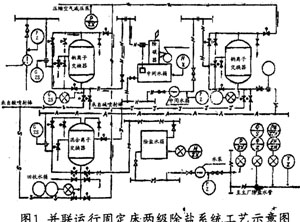

它的处理过程为在化学水处理的过程中,加入特定的化学物质,从而与水中的有害成分发生化学反应,通过沉淀、过滤等方式将这些特质从水中分离出来。PLC系统主要自动控制并完成整个除盐过程的中的阀门的启、停及相关管路中的开、闭等。并联运行固定床两极除盐系统工艺示意图如图1所示:
4 实际应用

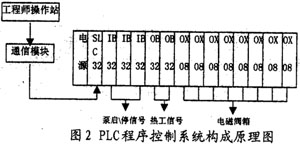

根据上述的化学水一般除盐过程的工艺流程,选用相对应的PLC构成程序控制系统。除盐过程所涉及的开关量信号计有除盐水导电度、阳床钠离子、阳床NaOH等相关的输入、输出点,故选用了SLC500/03中的离散量输入模块1746-IB32计三块,离散量输出模块1746-IB32计二块,继电器输出模块1746-0X08计八块,构成的整个PLC自动控制系统如图2所示。

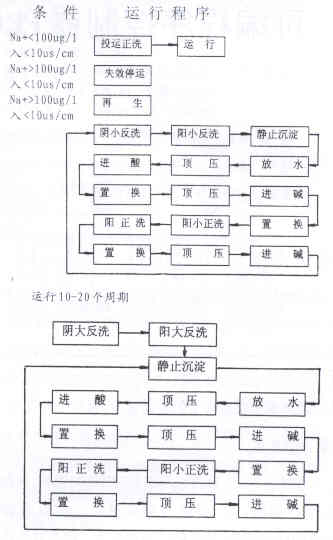

按照上述的程序流程图,通过PLC系统专用的程序软件包进行系统程序的生成,并投入正常的使用。(程序部分较长,略)
5 使用效果及经济效益
按照常规电厂输助设备控制系统的设计,化学水处理自动控制部分常常采用传统的按钮及继电器组组成。这样构成的系统控制工程网版权所有,早期投入的费用相对较低控制工程网版权所有,但由于所使用的元、器件和设备较多,相互之间的连接线及关系也较繁琐,无法从每二个环节上确定保证每一个独立部分性能的良好发挥和其可靠性,因而从长远运行的角度考虑,后期设备的维护上所发生的费用将远远超过选用PLC构成系统所发生的费用,这里还不包括由于这部分工作的不可靠因素从而造成对整个电厂的正常生产所带来的影响。我们在南方某电厂3*125MW机组化学水处理部分设计中采用了PLC系统构成,由于该产品的优良特性,不仅在极短的工期时间内完成了该程序控制部分的安装与系统调试,而且由于产品的高可靠性,从而使该辅助系统投入运行一年多来,基本处于免维护工作状态,保证了整个运行机组的安全、可靠、稳定的运转www.cechina.cn,受
