一、前言
随着生产技术的进步,在我们国家的燃气行业,为了对外供燃气进行实时、准确的计量,需要不断增加科技手段。企业的远程监控系统从本质上讲,它是生产过程信息管理系统的产品之一控制工程网版权所有,它为用户提供数据收集、数据管理和数据分析功能,形成一体化信息管理数据库。这些数据可以存储并转换成更加清晰易懂的各类管理报表,作为管理或高级管理层集中决策的信息依据,这些依据为更好地为生产,节能减耗提供良好的科学数据。
随着企业日益完善和企业内部的管理需要CONTROL ENGINEERING China版权所有,建立一整套完善的燃气管网信息系统已势在必行。邢台煤气热力公司在2005年初进行了系统改造CONTROL ENGINEERING China版权所有,更换或新添了各个站点的一些硬件设备,通信方式有过去的数传电台更换为中国移动公司的GPRS网络CONTROL ENGINEERING China版权所有,上为机软件系统由河北久信电子科技有限公司量身定做。通过半年的运行,各项技术指标均满足设计要控制工程网版权所有,给企业管理带来很大效益。
二、系统简介
&n
监测控制室是系统基本组成部分,它包括主监测计算机、无线GPRS接口设备及打印机等外围设备。主控计算机和无线GPRS接口设备之间通过标准的通信接口(RS-232/485/RJ45)相连,用于接收各分站发送过来的数据信息。在用气分站,现场仪表或传感器的通信口与无线GPRS终端使用标准的RS232/485线缆相连。实现分站和主站之间通过移动的GPRS网络平台进行通讯。
在实际工作过程中,监控室的主控计算机根据实际需求,可以实现中心站对底层子站的招测,同时如果低层仪表具有自动上传能力,也可以实现不同间隔的数据自动上报。在招测过程中,调度员的点召操作通过GPRS 终端对某一站点发出操作指令,指令通过中国移动的GPRS网络平台到达目的站点,目的站点接收到中心的指令后进行验证,然后根据运行参数生成相应的数据包,并通过无线GPRS终端经由GPRS网络发送回主站。
三、设计原则
(一)安全可靠
选用成熟、安全、可靠性高的技术和产品是实现系统整体高效运行的基础,在本方案中数据传输单元选用河北久信电子科技有限公司的产品,该产品不仅具有稳定运行、流量费用低的特点,而且具有数据防错、检错处理等技术确保主体数据安全功能。
(二)先进性
系统采用先进成熟公网传输技术,应用软件根据用户的需求量身定做,无论在设计方案还是实际应用,都符合或超越当前企业的需求。
(三)实用性
系统的功能必须充分满足生产需要,用户需求。系统功能分析力求完善化、科学化、实用化;界面设计方便、友好使用户易于理解、掌握、操作。
(四)易于扩充
为适应今后燃气管网发展的特点和计算机技术的发展,系统设计必须兼顾考虑到今后的扩展和扩充。所以,在应用软件的设计上采用了结构化和模块化的设计方法,使系统逻辑结构清晰、易读,在功能划分和设计时,各模块能相对独立、减少相关性,易于扩充、维护和修改,使设备配置和系统扩展有更大的自由度和灵活性。
(五)兼容性
站级系统、通讯系统、以太网协议都采用国际标准,使得系统的兼容性大大提高,只要遵守国际标准,任何厂家的设备都可以接入系统。
(六)高性价比
系统配置选用高可靠性产品,以得到更好的性能、可靠的质量、周到的服务及最强劲的技术支持,使有限的资金发挥最大的效益。

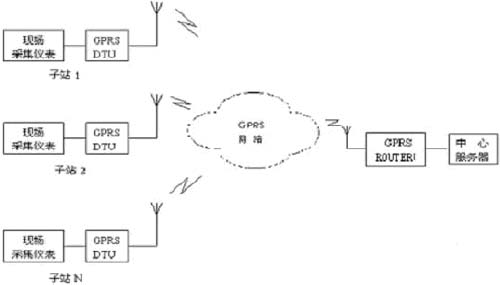

图1 系统拓扑结构
四、设计方案
本系统由中心调度站和用户分站以及通讯系统组成,功能分别如下:
1.中心调度站:安装网管计算机、无线GPRS接入设备、打印机等外围设备。主控计算机和无线GPRS接入设备之间通过RJ45线缆相连
