1 概述
在嵌入式系统中控制工程网版权所有,网络通讯是非常重要而且必备的功能。为了充分发挥嵌入式系统中CPU的网络控制功能,选择一款合适 的网络接口电路至关重要,LXT971A网络通讯接口电路就是一个很好的选择。LXT971A是Intel公司的网络通讯接口电路,它符合IEEE标准CONTROL ENGINEERING China版权所有,直接支持10Mb/s/100Mb/s双绞线应用,也支持100Mb/s光纤接口;该电路提供的MII接口能很好的符合10/100Mb/s双绞线应用,也支持100Mb/s光纤接口;该电路提供的MII接口能很好的符合10/100MACs。

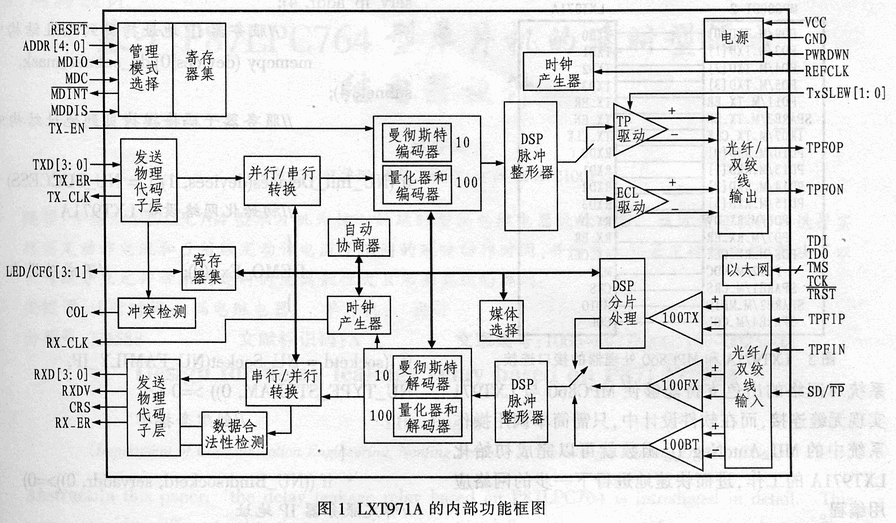

图1所示是LXT971A的内部功能结构框图。
2 LXT971A的引脚功能

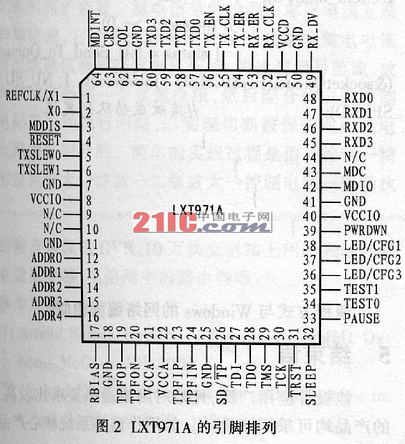

LXT971A具有64个引脚,其引脚排列
·TXD0-TXD3是并行数据发送端口;
·TX_EN是发送使能端;
·TX_CLK是发送时钟,速率为10Mb/s时为2.5MHz控制工程网版权所有,速率为100Mb/s时为25MHz;
·TX_ER是错误数据发送端;
·RXD0-RXD3是并行数据接收端;
·RX_CLK是接收时钟,速率为10Mb/s时为2.5MHz控制工程网版权所有,速率为100Mb/s时为25MHz.
·RX_DV是接收数据正常指示端;
·COL是冲突检测端;
·CRS是载波检测端;
·MDDIS、MOC、MDIO、MDINT是MII控制信号端口;
·TPFOP、TPFON是网络接口输出正、负端口;
·TPFIP、TPFIN是网络接口输入正、负端口;
·SD/TP是TP选择;
·TxSLEW0、TxSLEW1是TP驱动端;
·RESET是复位端;
·ADDR0-ADDR4是设备地址端口;
·RBIAS是偏置端;
·PAUSE是暂停端;
·SLEEP是休眠端;
·TEST0、TEST1是测试端www.cechina.cn,接地;
·REFCLK/XI、REFCLK/XO是晶振输入、输出端;
·TDI、TDO、TMS、TCK、TRST是JTAG测试端;
·LED/CFG1、LED/CFG2、LE
