无刷直流电动机需要多种电压电平来控制转速：0V 使电动机停转www.cechina.cn，5V 使电动机以最大转速运转，而在0V和5V之间的电压则使电动机以较低的转速运转。当你在受微处理器监控的系统中使用这种电动机时，微控制器应该产生所有这些电压。但微处理器属于数字器件CONTROL ENGINEERING China版权所有，通常没有模拟输出。现在有几种方法可以克服这一缺陷。例如，你可以使用一个DAC、一个数字可编程电位器，或者连接到电阻分压器的一些模拟开关。然而，当你只需几种中间电压电平时，能找到某种利用微控制器软件的方法就更好。本设计实例是基于如下事实：你可以对用作输入端或输出端的微控制器I/O引脚进行编程。当你对用作输出端的一根引脚进行编程时CONTROL ENGINEERING China版权所有，你将该脚电压电平设置为高电平（5V）或低电平（0V）。当你对用作输入端的一根引脚进行编程时，该引脚对输出电压没有任何影响。图1示出了这样一种电路实例。

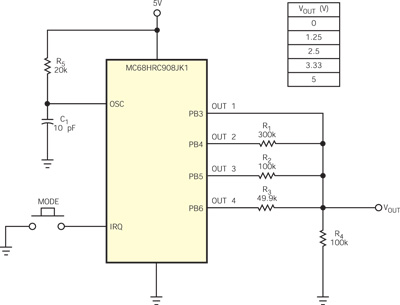

图1微控制器能产生控制电动机的模拟输出电压。

    该电路除了需要几只电阻器外不需要其它外部元件。你可以在主程序执行时设置输出电压电平，或者通过外部中断的办法来设置。为了进行测试CONTROL ENGINEERING China版权所有，使用外部中断较为可取。

一个按键式开关触发外部中断，外部中断的服务程序随后设置所有预定的电压值。本设计采用 0V、1.25V、2.5V、3.33V 和 5V 五种电压电平。电阻器 R1 ~ R4 决定中间电压电平。该电路使用了 Motorola公司 (www.motorola.com)生产的价格低廉的 8 位 MC-68HRC908JK1闪存微控制器CONTROL ENGINEERING China版权所有，这种方法适用于任何一种微控制器。你可以从 www.ednmag.com 网站的本设计实例Web版下载微控制器的软件。
