1.概述

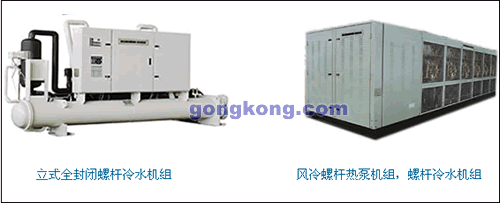

随着中国越来越快的城市化进程,加之人民生活水平的不断提高,中央空调的需求日益增加,成为大面积建筑制冷和采暖的必备设备。目前,中央空调主要有燃油、燃气中型中央空调,有地温中央空调,有全封闭螺杆冷水机组,半封闭螺杆冷水机组及风冷冷热水机组等产品。而施耐德电气自动化产品在全封闭冷水机组及半封闭风冷机组都有较为成功的应用。

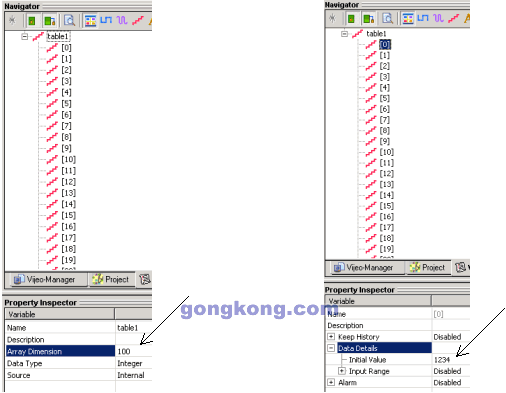

由此,全封闭螺杆冷水机组最早采用的是=S=公司的Micro PLC加XBTF构成,其主要构成是: 而风冷机组在技术上相对简单,而且在市场价格上相低于全封闭机组,这就对其零部件有成本上的要求,所以在设计的时候,就采用了性价比相对更高的Twido PLC和施耐德电气新推出的触摸屏XBTG,基本的构成是: 在该系统中,我们仍然选用了施耐德电气新的触摸屏XTBG与Twido相配合,在给XBTG的编程过程中,我发现 MEGELIS XBTG系列产品内存大,并且有可以编写JAVA 脚本的强大功能,可以巧妙的将庞大的数据表放到XBTG中进行查询,即在XBTG中定义与Twido PLC查表功能相等数量的变量,并将变量的初始值设为表值,在脚本中编写查找Twido给出地址的数值并下传给Twido控制工程网版权所有,这样,就绕过了技术障碍,又给客户展示了XBTG强大的数据处理能力。 b) 采用新发布的高集成度的模拟量模块,大大降低系统成本。 c) 使用全套施耐德产品,如XBTG人机界面,Twido PLCCONTROL ENGINEERING China版权所有,使控制系统能够更好的相互结合,实现无缝化通信。 d) 利用XBTG触摸屏的高级语言编程功能对工
2.产品简介及=S=产品方案
相对来说,全封闭螺杆冷水机组的技术含量高一些,所以控制系统也就复杂,而风冷机组简单一些。
TSX3721+TSXDMZ25DR+TSXDSZ08R5+TSXAEZ801(1-3pcs)
在该控制系统中,控制原理及工艺都不是很复杂,但机器的故障报警及保护要求较高,所以,在程
序中可以看到非常复杂的保护逻辑;另外,该机器还有一个比较特殊的地方控制工程网版权所有,就是有上千个离散数据组成的数据表,机器的运行状态就是根据该数据表来进行,从某种意义上说,此中央空调地运行效率高与否CONTROL ENGINEERING China版权所有,取决于该表的精度,这样,该数表就成为中空调企业的Know-How。在使用Micro PLC时,该客户很好的利用了Micro PLC中常数与内部字相互转换的功能,将这些数据存储到常数表中,并利用查表功能得到准确的数据。
TWDLMDA20DRT+TWDDDI8DT+TWDDRA8(16)RT+TWDAMI2HT(3-5)
2005年,中央空调企业随着大量国内企业的进入,价格有了较大幅度的下降,行业成本压力骤然加大,所以该客户要求对相对成本较高的Micro PLC 控制方案给出低成本替代方案,以便降低成本;基于这一出发点,并考虑到Twido PLC在其半封闭风冷机组上的成功应用,客户认可了在质量及性能都很接近Micro 的Twido PLCCONTROL ENGINEERING China版权所有,我们由此给出了Twido替代Micro的方案,并优先在此方案中选用了Twido新推出的多路模拟量模块控制工程网版权所有,从而使该系统的成本较之原来了很大幅度的降低。新的配置为:
TWDLMDA20DRT+TWDDDI8DT+TWDDRA8(16)RT+TWDAMI4HT(2-5)
在此应用中,我们遇到了一个技术难点:如何在Twido PLC中完成上千个变量的查表功能?由于目前Twido 内存字为最多3000个,所以上千个数据会占用很大的内存资源。为了解决这一问题,我们很好的利用了子程序的编程技巧,将上千个数据利用赋值程序分割成数十个子程序,并在子程序中使用同一数据区,这样就很妙的解决了这一问题,而且由于每个子程序的数据不到100个,所以其查询速度较之以前更快。
3.结束语
本系统使用施耐德全套解决方案,主要有以下特点:
a) 充分利用XBTG触摸屏内部大量的内存空间来存放用户工艺参数,简化了Twido PLC的编程工作,使PLC系统更容易维护。
