[前言] [定义] [分类] [IPC结构] [IPC特点] 2) 实时性,工业PC对工业生产过程进行实时在线检测与控制,对工作状况的变化给予快速响应,及时进行采集和输出调节,(看门狗功能这是普通PC所不具有的)遇险自复位控制工程网版权所有,保证系统的正常运行。 3) 扩充性,工业PC由于采用底板+CPU卡结构,因而具有很强的输入输出功能,最多可扩充20个板卡,能与工业现场的各种外设、板卡如与道控制器、视频监控系统、车辆检测仪等相连控制工程网版权所有,以完成各种任务。 4) 兼容性,能同时利用ISA与PCI及PICMG资源,并支持各种操作系统,多种语言汇编,多任务操作系统。 [厂商介绍 ] [应用]
征对目前如火如荼的ITS(Intelligent Transportation System智能交通系统),本文通过详细介绍工控机的发展现状及结构特点,结合在公路机电工程中的应用情况及发展趋势,旨在让更多的业主和集成商能进一步了解工控产品,以选择更适用、更好用的产品,使系统的使用、维护、管理发挥更大的作用,创造出更高的效率。
工控机即工业控制计算机,是一种采用总线结构,对生产过程及其机电设备、工艺装备进行检测与控制的工具总称。具有重要的计算机属性和特征如具有计算机CPU、硬盘、内存、外设及接口、并有实时的操作系统,控制网络和协议,计算能力,友好的人机界面。
1983年工控机被列入国家计算机系列型谱及发展规划,当前我国工控机的主要类别有:IPC(PC总线工业电脑简称工业PC)、 PLC(可编程控制系统)、DCS(分散型控制系统)、FC

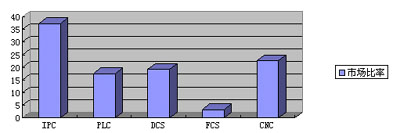

S(现场总线系统)及CNC(数控系统)五种。据IDC统计2000年国内各自的市场比例对比见附表一:
由于IPC(工业PC)可充分利用计算机技术的进步,便于更新换代,所运行的软件与普通PC完全一样,便于软件的开发和调试,所以是目前发展应用最快的机型,其它的各种类型的工控机在早期的公路收费系统中有应用,但现在已不再采用。
IPC:即基于PC总线的工业电脑。据2000年IDC统计目前PC机已占到通用计算机的95%以上,因其价格低、质量高、产量大、软、硬件资源丰富,已被广大的技术人员所熟悉和认可,这正是工业电脑热的基础。其主要的组成部份为工业机箱、无源底板及可插入其上的各种板卡组成如CPU卡、I/O卡等。并采取全钢机壳、机卡压条过滤网,双正压风扇等设计及EMC(electro magnetic compatibility)技术以解决工业现场包括高速公路现场的电磁干扰、震动、灰尘、高/低温等问题。
1) 可靠性:工业PC具有在粉尘、烟雾、高/低温、潮湿、震动、腐蚀和快速诊断和可维护性,其MTTR (Mean Time to Repair)一般为5min,MTTF 10万小时以上控制工程网版权所有,而普通PC的MTTF仅为10000~15000小时。
目前国内的工控机供应商主要由台湾及大陆的厂商,国外的RADISYS、ROCKWELL、INTEL等产品由于成本高、价格高、服务难、现已完全退出国内市场。随着国内的IT业研发,加工技术力量的不断提升www.cechina.cn,及各类芯片和各类器件、生产设备在国际市场基本可平等选购,其时间和价格相差有限,软件资源的可移植性可节省大量的人力、物力这正是目前国内通用计算机业迅速发展的原因。如联想电脑、曙光服务器等。现状对于国内的工控机厂商同样是机会,如深圳研祥工控则是在商机中涌现出来的优秀厂商之一,现国内市场主要工控机厂商有台湾的研华、威达、磐仪、大众、大陆的研祥、研发、华北等。
1) 收费系统高速公路的收费系统大体上经历了三个时期:手工收费、计算机收费、ETC(ELECTONIC TOLL COLLECTION不停车收费)。在收费系统的第二个时期才开始使用工控机,主要使用的机型为19″宽、4U高的通用型标准主机CONTROL ENGINEERING China版权所有,其体积较大,如研祥的IPC-810研华的IPC-610整机(体积为177 MM高 X482 MM宽X452 MM深,可同时扩充4个PCI、8个ISA、2个PCISA卡及各种外
