无线通信技术主要包括红外通信技术、蓝牙（Bluetooth）通信技术、WiFi通信技术和Zigbee通信技术以及其它无线射频通信技术等。其中，红外通信是一种十分成熟的通信技术，广泛应用于电视遥控中，具有功耗低、连接方便、简单易用等优点，但红外通信具有单向性及视角距离等问题，不适合特定场合的遥控要求。蓝牙芯片工作在2.4GHz频段，但由于其成本一直居高不下，产品也很难开发，因此，到目前为止，蓝牙技术在遥控器市场的产品相对较少；另外，市场也尚未出现非要蓝牙不可的应用需求。WiFi通信技术的工作频段也是2.4GHz，是目前WLAN的主要技术标准，适用于批量数据传输(如大文件传输、email或web接入)，它不适宜应用于无线遥控器的设计。ZigBee是最新发展的技术，也是工作在2.4GHz频段

    2. ET13X220/221芯片的数据收发原理

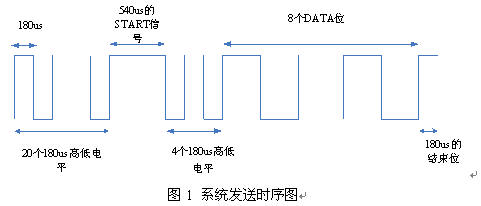

    在无线通信中，包括数据的发送和接收两个过程。图1示意了ET13X220/221芯片发送数据的时序。在数据发送过程中，首先需要发送20个180µs的HIGH->LOW信号作为前置信号，通过使电容充放电，滤去一系列杂波；然后保持高电平540µs以作为数据传送的起始信号；接着再发送LOW->HIGH->LOW再度让电容充放电；其后接着的是需传送的8位数据，发送的8位数据值用脉冲的宽度来区分控制工程网版权所有，发送的波形交替高电平和低电平的模式，某一发送的信号延时180µs表示发送的数据位为高电平，延时320µs表示发送的数据位为低电平，最后一个180µs的高电平是字节发送的结束信号。

    数据的接收部分相对复杂些，接收端通过TCC定时器的中断计时来对接收到的某一电平的信号进行长度检测，符合规则的信号才能定位出正确的信号。处理时，首先判断是否有上升延的到来CONTROL ENGINEERING China版权所有，如果有上升延，说明有信号在发送。然后检测传送的540µs的高电平起始位信号是否到达，如果检测到该信号后www.cechina.cn，再等待一个上升延，这个上升延能将START后面的LOW->HIGH->LOW滤去。接着可检测其后的高电平的长度，如果检测540µs的高电平，说明刚才检测到的START信号为假信号或干扰信号，舍弃前面所有已检测的状态CONTROL ENGINEERING China版权所有，重新开始检测。如果出现了高电平，而且高电平延时的时间满足规定的信号协议（1：180µs，0：320µs），则认为后面传送的是正确数据位，按位将数据读取；如果出现延时的时间长度是其它值，则认为传送错误，从新回到检测START位。在检测电平的过程中，往往信号不可能恰好是180µs、320µs、540µs，此时，需要根据实际测量情况和调试结果进行分析和处理，如信号在150µs到310µs范围可以认为是180µs的信号，在310µs到550µs范围可以认为是320µs的信号，550µs到700µs范围的可以认为是540µs的START信号，只要信号在这规定的范围内，均可认为检测到的信号是正确的。

    3. 遥控器的组成

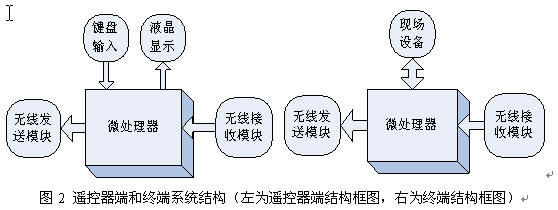

    本文设计的无线遥控器由ETM44210微控制器、ET13X220/221芯片、以及其它外围电路组成。主控制器端设有4×4键矩阵模块和液晶显示模块；终端另接一个现场设备。具体硬件组成框图如图2所示。

    3.1系统通信模块
    以ET13X220/221为接收和发送模块的主芯片，该芯片集成了锁相环、混频器、中频放大器、滤波器、解调器和频道选择器，由于内部集成了锁相环，可外接4MHz晶体振荡器，使芯片工作频率精准稳定。载波中心频率为27M，设有10个间隔为30K
