手机制造商要求在他们的手机维修站上有一套维修测试设备控制工程网版权所有，这套设备既能测试GSM，又能测试EDGE。但是由于现有的传统仪器只能支持GSM协议下的分析和测试，不能进行EDGE协议下的测试。VI Service Network是NI在中国的系统联盟商之一，致力于汽车电子、电信产品的测试与测量，他曾经使用NI的虚拟仪器技术为GSM，CDMA，SCDMA测试提供过相应的解决方案，在仅仅1个月的时间内就完成整个EDGE测试系统的集成，为用户节省了将近一半的成本。在VI Service Network提出的模块化解决方案中，使用NI PXI-5660（2.7GHz 射频信号分析仪）结合VI Service Network自行研发的Wireless Test Toolset能方便高效编写数字解调程序，EDGE测试的关键问题迎刃而解。使用NI PXI-5670（2.7GHz 射频信号源）不但可以发射RF手机测试信号还可以发射调频立体声信号，再加上6位半数字万用表板卡NI PXI-4070和14位的高精度示波器板卡NI PXI-5122，在满足原有测试条件的前提下增加

了测试功能且增强了测试性能。由于采用PXI可以把所有这些模块集成在一起，利用成熟的PC技术和高性能的驱动程序NI-DAQmx，将所有功能融会于一个3U的PXI机箱中。
　　
    使用的产品
    硬件上整个系统包含了一个PXI机箱，其中有：
    NI PXI-8186——2.2 GHz Intel奔腾4处理器的嵌入式PC，预装Windows XP操作系统
    NI PXI-5660——2.7GHz RF信号分析仪，9 kHz到2.7 GHz，20 MHz实时带宽，80 dB真实动态范围
    NI PXI-5670——RF信号源，250 kHz到2.7 GHz，16位，100 MS/s任意波形发生，22 MHz实时带宽
    NI PXI-5122——14位数字化仪，100 MS/s实时采样，2 GS/s随机间隔采样，100 MHz带宽
    NI PXI-4070——6位半数字万用表，6 ppm精度

    其中，NI PXI-5660被用作矢量信号分析仪控制工程网版权所有，NI PXI-5670被用作射频信号源，NI PXI-5122被用作示波器，NI PXI-4070被用作数字万用表。
　　
    软件上使用了LabVIEW图形化开发环境和LabVIEW图形化开发环境。

    EDGE协议简介

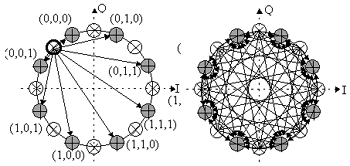

    首先介绍一下EDGE的基础知识控制工程网版权所有，以便读者能更方便的了解整个系统。EDGE是基于GSM的GPRS(General Purpose Radio Service)技术的一种增强型应用www.cechina.cn，是一种3π/8 PSK(Phase Shift Keying)，如下图所示：

　

    使用这种新的技术，数据业务的峰值处理速度能够从原先GPRS的160 Kbps提高到473.6Kbps。
　　
    测试方案详解

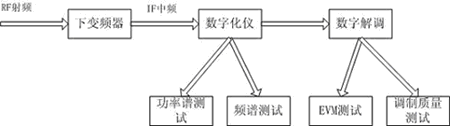

    手机制造商要求在他们的手机维修站上有一套维修测试设备控制工程网版权所有，这套设备既能测试GSM，又能测试EDGE。但是由于现有的传统仪器只能支持GSM协议下的分析和测试，不能进行EDGE协议下的测试。简化的测试系统的框架如下图所示：

　
    整个系统的关键部分在于数字解调模块，调制效率的提高往往伴随着复杂度的增加，使用NI PXI-5660（2.7GHz 射频信号分析仪）结合VI Service Network自行研发的Wireless Test Toolset能方便高效编写数字解调程序，EDGE测试的关键问题迎刃而解。接下来的测试项目繁多，比如频谱测试，EVM(Error Vector Magnitude)测试，调制质量测试CONTROL ENGINEERING China版权所有，功率谱测试等等。VI Service Network凭借NI PXI-5122（14位数字化仪），NI PXI-4070（6位半数字万用表）再加上LabVIEW自带的信号分析和处理工具和对GSM测试系统的经验，集成多项测试于同一开放式平台，并提供良好的测试扩展性以便适应快速发展的产品。
　　
