力控基于电力监控的楼宇能源管理系统解决方案

作者:www.cechina.cn2015.04.13阅读 3983

  1 概述
  能源是经济社会可持续发展的重要物质基础。能源问题是关系我国长远发展的战略问题,我国作为世界上人口最多的发展中国家CONTROL ENGINEERING China版权所有,既是一个能源消耗大国,又是一个能源紧缺的大国,面临着能源安全和环境保护的双重压力,节约能源和资源的战略地位极其突出。加强能源管理,提高能源利用效率www.cechina.cn,是提高经济运行质量、改善环境和增强企业市场竞争力的重要措施,也是缓解当前经济社会发展面临的能源约束矛盾、建设节约型社会、实现经济社会可持续发展的根本保障。做好能源管理,统计是基础,计量是关键。
  加强能源计量管理,提高能源利用率是减少资源消耗的有效途径之一,是走新型工业化道路的重要内容。能源计量工作是企业加强能源管理、提高能源管理水平的重要基础,是企业贯彻执行国家节能法规、政策、标准,合理用能,优化能源结构,提高能源利用效率www.cechina.cn,提高经济效益和市场竞争力的重要保证,是国家依法实施节能监督管理,评价企业能源利用状况的重要依据。
  2 需求分析
  电力能效管理系统在能源数据监测基础之上,相应增加能耗管理分析功能实现能源宏观管理。能源监测管理系统可实现:实时监测照明、空调机组、电梯系统等的运行能耗情况www.cechina.cn,产生相关报表,反馈到相关管理部门,为相关部门提供监管、决策的依据,提出整改的措施与方案。预测能耗宏观趋势,建立能源宏观管理;加强被监控对象的能源管理,动态调整其运行管理模式以及控制策略,通过精确计量实现精细化管理节能,实现系统的整体节能。
  2.1 能耗数据监测

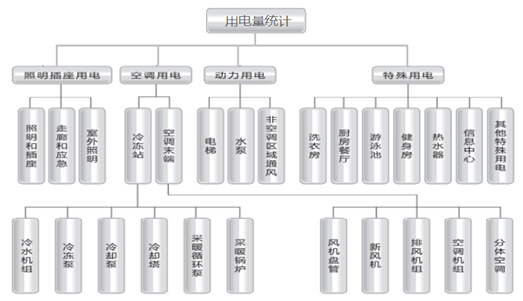

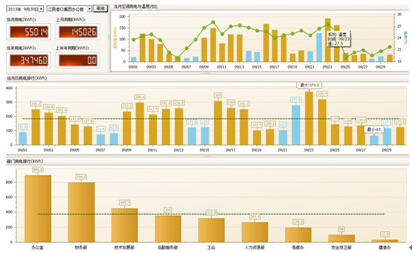

  能耗监测系统通过对建筑内及变电所计量装置,采用远程传输等手段及时采集能耗数据,实现对航天城内各建筑重点能耗的在线监测和动态分析功能。下图是电力能耗分类图,通过对各种能量的量化采集,实现能耗数据的存储、显示。

  2.2 能耗设备管理

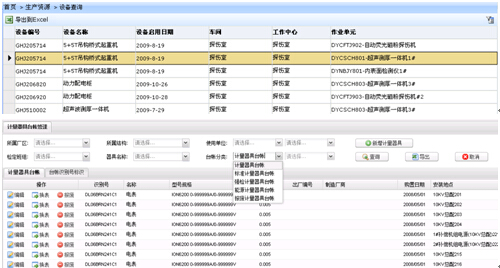

  能源管理系统需要对园区内能耗设备统一分类,以唯一标识体系为纽带,建立建筑能耗设备管理整体框架,实现能耗设备的综合管理(包括台账管理、出入库管理、运行状态查询等),在提高设备管理效率的同时保障智能建筑使用的安全性、可靠性。
  2.3 能耗分析

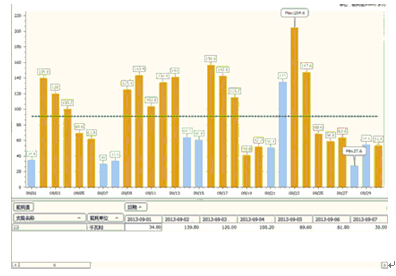

  能源管理平台通过对智能建筑电力系统数据实行集中监控和管理,实现能源管理系统的集中调度控制和经济结算。该系统对能源信息实行集中监测和控制,一方面,实现从能源数据采集- 过程监控-能源消耗分析- 能源优化管理全过程的自动化、科学化管理,将能源管理与能源使用的全过程有机结合,提升能源管理的整体水平;另一方面,通过对能源信息进行准确汇总,同时对能源消耗设备的运行状态进行实时监控,运用先进的数据处理与分析技术,实现能耗系统的全面分析和管理,包括能耗的统计分析,预测分析等。
  2.4 节能能控制
  能效管理平台实现了对航天城园区电力系统内部主要设备的监视与管理。为实现建筑节能的目标,在通过专家分析系统获取相关诊断结果后,必须通过建筑自动化系统对需节能控制的关键设备进行有效管控、智能调优,从而实现建筑节能的目标。建筑自动化系统与智能建筑能源管理专家分析系统的集成,可实现建筑机电系统安全、高效、可靠、节能的运行和科学化管理。

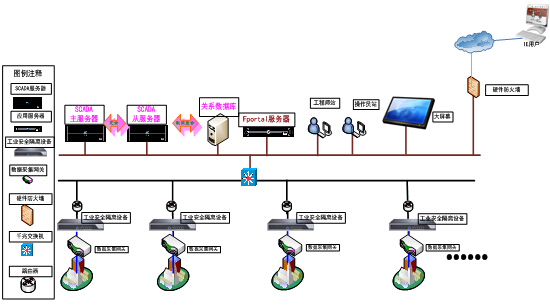

  3 系统架构

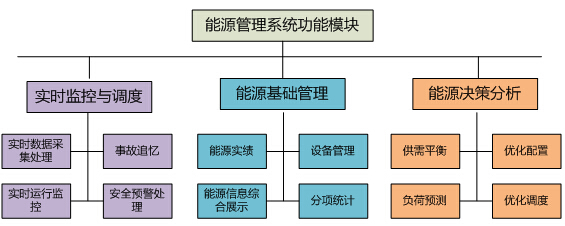

  4 系统功能

  4.1 安全预警
  报警条件
  支持事故报警
  系统故障报警
  越限报警
  用户自定义报警
  报警方式
  声、光报警
  邮件报警
  短信报警
  故障分析
  报警/故障查询
  事故追忆
  4.2 能源实绩分析
  掌握系统运行期间各种能源介质(空调、照明、电梯等)的运行和分配情况
  能源供需实绩的输出结果为能源供需实绩报表
  按照转化为相应的能源介质进行节能降耗分析CONTROL ENGINEERING China版权所有,分为:空调、照明、电梯等,各项耗电量可细分到楼层,甚至办公室。
  按照统计周期分为:日报表、月报表、年报表

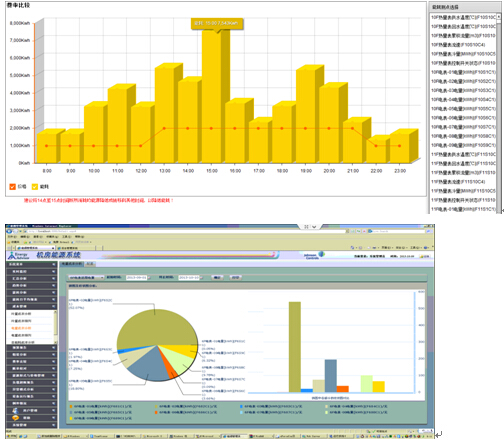

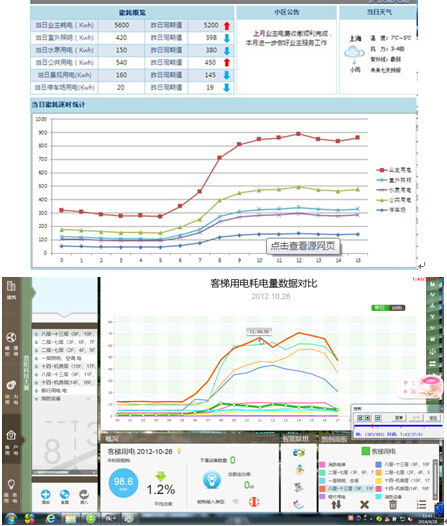

  4.3 能耗分项数据统计
  通过对园区建筑内电表数据监测可及时了解各个环节耗电情况,将建筑的主要耗电设备进行分项计量、汇总,可在系统中查询各类设备耗电数据同比、环比、综合分析,生成报表、曲线、棒图、饼图等。

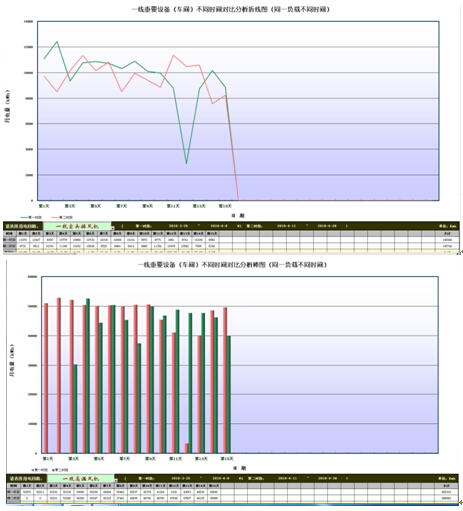

  4.4 能耗统计分析
  根据能耗监测系统采集到的数据和相关资料,可按不同的能源介质(空调、照明、电梯等)对能源量数据做日平衡和月平衡分析,分析建筑物使用运行中能源消耗的现状,以达到能源使用整体上的供需平衡 。

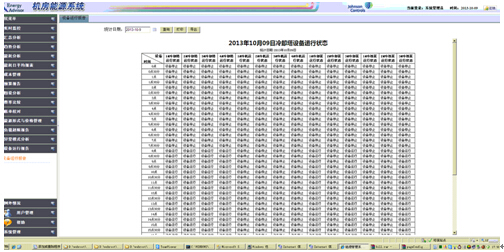

  4.5 能耗设备管理
  建筑内使用的各类能耗设备数量不断上升CONTROL ENGINEERING China版权所有,包括各种大型空调机组、水泵设备以及智能照明回路、电表等。能源管理系统需要对系统内能耗设备统一分类,以唯一标识体系为纽带,建立建筑能耗设备管理整体框架,实现能耗设备的综合管理(包括台账管理、出入库管理、运行状态查询等)。

  4.6 能耗对标
  通过对年度、季度的整体综合能源数据统计与分析,掌握与同行业先进水平的差距,及时将进行工艺优化及设备改造的能耗对标有效的进行展示。
  能耗标杆数据的采集管理
  能耗对标历史数据维护
  站点空调、照明、电梯等系统能耗情况对标分析

  4.7 能耗成本管理
  通过能源管理系统的对各子系统数据的监控与分析,实现能源的成本核算,建立客观的以数据为依据的能源消耗评价体系。
  可按介质(照明、空调等)、办公区域(楼层、办公室等)进行成本核算
  可按月、天、生产单位、介质分析统计消耗
  计算产量消耗,折算成单位产量能耗成本
  发掘能耗指标在成本考核中的影响力
  提供不同时间段的能源成本数据

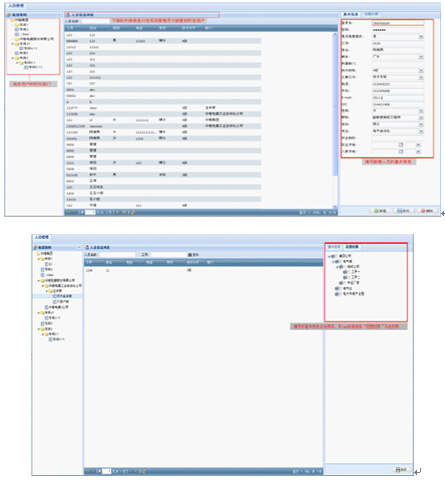

  4.8 能耗管理系统权限管理
  为保证整个系统安全稳定运行,能耗管理系统通过用户管理,控制系统运维人员管理,控制用户权限。
  支持统一登录
  角色、组、用户的多级设置
  功能菜单和导航菜单权限可设置
  针对页面,报表级别的浏览权限配置
  对信息安全权限的设置
