可控的伺服驱动技术在自动化领域有着广泛的应用，例如机器人、装卸系统以及生产型机床和机床工具等驱动的应用。为了增大控制环的增益需要充分考虑系统的动态性能、速度的稳定性及系统的刚性。位置编码器的选用是影响驱动控制性能好坏的一个非常重要的因素。特别是位置的分辨率及一个信号周期内的位置误差对系统性能影响非常明显。
　　选用那种编码器技术完全取决于相关应用的精度要求。在电机上灵活的安装方式以及和控制系统统一的数据接口方式使得集成各种不同的编码器技术成为可能，便于实现驱动系统的模块化。
　　伺服驱动用位置编码器

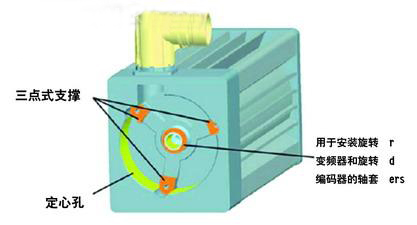

　　编码器通常用来做伺服驱动的速度反馈。图1示出了其外貌。

　　通常电机转动一圈，旋转变压器输出一个信号周期。因此www.cechina.cn，位置分辨率非常有限，位置值完全取决于一圈内的信号。感应式旋转编码器每转有32或16个位置值www.cechina.cn，因此www.cechina.cn，可以实现更高的位置分辨率。角度位置是绝对位置值。光学式旋转编码器刻度盘上刻有512～2028个信号周期的精细刻线，因此它的分辨率更高。多圈感应式和光学式旋转编码器能够记录4096圈以内的任一个绝对位置值。
　　海德汉公司的感应式和光电式编码器通过内部计算获得绝对式位置

值www.cechina.cn，并通过可靠的 EnDat2.2 双向数据接口和控制器交换数据。控制器不需要额外的计算就可以直接获得纯数字的绝对位置值。然而，对于旋转变压器输出的模拟信号必须进行处理和计算，精细的计算也必须作为一个额外的成本考虑在内。当然，旋转变压器具有很好的鲁棒性;海德汉的旋转编码器同样也具有很好的加速性能。表1示出了几种位置检测器件的比较。

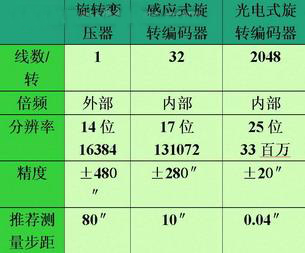

　　表1 几种位置检测器件的主要性能比较

　　周期性误差对控制性能的影响
　　为了实现所需的高的分辨率，必须对扫描出来的正弦信号进行细分。不充分的扫描、测量基体的污染以及信号处理的不完善都将会导致信号偏离理想的正弦信号，这样在细分时就会产生一个信号周期内的周期性误差，因此一个信号周期内的位置误差也称为细分误差。在高质量的编码器上细分误差通常是信号周期的1%至2%。
　　细分误差会影响位置精度，同时也会非常明显地降低驱动系统的速度稳定性以及带来噪音。速度控制器会根据误差曲线计算电流来增加或减低驱动系统的速度。在低速时驱动的进给滞后于细分误差。在加速时细分误差的频率也会增加。因为只有在控制系统的带宽范围以内电机才能跟随误差的波动，细分误差对速度稳定性的影响会随着速度的增加而减少。然而，它对电机电流的扰动继续增加，在高增益的控制环系统中将给驱动带来很大的扰动噪音。
　　伺服驱动能达到的精度取决于测量误差的幅值以及周期。因为旋转变压器一转只产生一个信号周期，细分误差就会有很大的影响:使用表1中的数据控制工程网版权所有，控制系统的带宽设为100Hz，驱动系统跟随周期为编码器一个信号周期的细分误差，速度可达6000r/min。也就是说在任何速度范围内都会有速度的波动。
　　当使用光电式旋转编码器时www.cechina.cn，只是在低速时驱动系统才滞后于细分误差。使用和上面同样的例子，使用2048线的光电式旋转编码器，当速度在0至2.8 r/min时一个信号周期内的细分误差才会变得很明显。由此而引起的位置误差通常在6”以内。
　　位置分辨率对速度控制的影响
　　应用在伺服驱动上的编码器的分辨率和精度通常是变化的，所以可能实现的最小测量步距对控制环的影响需要密切关注。图2所示的简化的控制环示意图可以说明这个问题。只对速度控制环增益是线性的情况来分析有限的位置分辨率的主要影响。笔者忽略位置控制器和积分速度环，来分析下列参数的驱动系统:
　　采样间隔T: 100μs;
　　P-增益KPG : 600s-1;
　　电机惯量JM : 0.001kgm2;
　　恒定扭矩KKM: 0.68Nm/A;

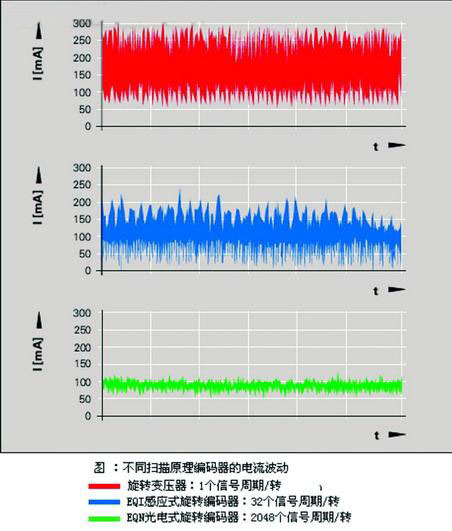

　　根据这些参数，具有14位细分的旋转变压器的最小测量步距，会引起3.4A的电流波动，也就意味着电机峰值电流的50%需要考虑进来。而另一方面值得注意的是具有更小测量步距17位的感应式编码器只有400mA的电流波动，25位的光电式旋转编码器电流的波动更小，只有不到2mA。

点击看原图

　　模块式设计

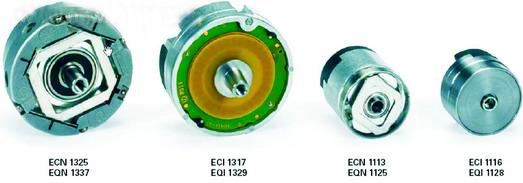

　　伺服驱动必须能够在不同的精度要求时都能正常地工作。因为不同的精度要求决定了选择那种编码器技术, 通用的安装方式是通用模块式驱动系统的先决条件。最理想的情况是:各种不同类型的编码器—光电式、感应式以及旋转变压器www.cechina.cn,不需要额外的转接法兰都能安装在电机上。图3所示的设计能满足要求。值得一提的是海德汉编码器(不管是光电式还是感应式的)安装要求是一样的。

　　a)旋转变压器(红)
　　b)感应式旋转编码器(蓝)
　　c)光电式旋转编码器(绿)
　　表2 海德汉公司编码器的主要参数

　　结语
　　与控制系统设计和结构一样，测量技术也是决定电气驱动性能的因素之一。机床各个轴的
